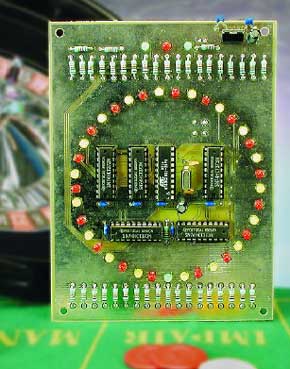

LED-roulette
LED's vervangen balletje
Iedereen waagt wel eens een gokje, in een loterij of misschien ook in een casino. Wie droomt er immers niet van om op een gemakkelijke manier rijk te worden? Met de hier beschreven LED-roulette valt weliswaar weinig te winnen, maar het is wel een uitstekende mogelijkheid om het roulettespel thuis te beoefenen op een eerlijke manier. Je kunt er namelijk niet mee valsspelen, de microcontroller die de LED's aanstuurt is onomkoopbaar!
Het roulettespel is al eeuwen bekend en wordt over de hele wereld gespeeld. Om dit spel nu ook thuis makkelijk te kunnen spelen, presenteren we u een elektronisch roulettespel. Deze elektronische versie vervangt alleen maar het draaiplateau, de cilinder waarin met behulp van een balletje bij iedere speelronde een willekeurig getal wordt bepaald. Het speelveld en de fiches zult u zelf moeten verzorgen.
Roulette
Bij roulette wordt bij elke speelronde een willekeurig getal bepaald door een ronddraaiende cilinder, waarin een balletje in tegenovergestelde richting ronddraait.
Het roulettespel is al eeuwen bekend en wordt over de hele wereld gespeeld. Om dit spel nu ook thuis makkelijk te kunnen spelen, presenteren we u een elektronisch roulettespel. Deze elektronische versie vervangt alleen maar het draaiplateau, de cilinder waarin met behulp van een balletje bij iedere speelronde een willekeurig getal wordt bepaald. Het speelveld en de fiches zult u zelf moeten verzorgen.
Roulette
Bij roulette wordt bij elke speelronde een willekeurig getal bepaald door een ronddraaiende cilinder, waarin een balletje in tegenovergestelde richting ronddraait.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
Op de print bevindt zich een kortsluiting tussen de anode van D18 en +5 V. Om dit te verhelpen, moet een schuin onder deze weerstand lopend printspoor op twee plaatsen worden onderbroken met een scherp mesje, waarna de onderbroken punten met behulp van een draadbrug worden doorverbonden. Bijgaande figuur maakt duidelijk wat de bedoeling is.
Onderdelenlijst
Weerstanden:
R1...R40 = 1 k
R41...R43 = 10 k
Condensatoren:
C1,C2 = 22 p
C3...C10 = 100 n
C11 = 10 µ/16 V radiaal
C12 = 1 µ/16 V radiaal
Halfgeleiders:
D1,D38,D40 = groene 3-mm-LED, low current
D2,D4,D6,D8,D10,D12,D14,D16,D18,D20,D22,D24,D26,D28,D30,D32,D34,D36,D39 = gele 3-mm-LED, low current
D3,D5,D7,D9,D11,D13,D15,D17,D19,D21,D23,D25,D27,D29,D31,D33,D35,D37 = rode 3-mm-LED, low current
IC1 = 89C2051-12PC (geprogrammeerd, EPS 030168-41)
IC2...IC6 = 74HCT373
IC7 = 7805CP (TO-220 behuizing)
Diversen:
K1 = 9-V-batterij met aansluitclip en evt. aan/uit-schakelaar
S1 = drukknop met maakcontact
S2 = enkelpolige schakelaar
X1 = kristal 12 MHz
R1...R40 = 1 k
R41...R43 = 10 k
Condensatoren:
C1,C2 = 22 p
C3...C10 = 100 n
C11 = 10 µ/16 V radiaal
C12 = 1 µ/16 V radiaal
Halfgeleiders:
D1,D38,D40 = groene 3-mm-LED, low current
D2,D4,D6,D8,D10,D12,D14,D16,D18,D20,D22,D24,D26,D28,D30,D32,D34,D36,D39 = gele 3-mm-LED, low current
D3,D5,D7,D9,D11,D13,D15,D17,D19,D21,D23,D25,D27,D29,D31,D33,D35,D37 = rode 3-mm-LED, low current
IC1 = 89C2051-12PC (geprogrammeerd, EPS 030168-41)
IC2...IC6 = 74HCT373
IC7 = 7805CP (TO-220 behuizing)
Diversen:
K1 = 9-V-batterij met aansluitclip en evt. aan/uit-schakelaar
S1 = drukknop met maakcontact
S2 = enkelpolige schakelaar
X1 = kristal 12 MHz
