OTL-hoofdtelefoonversterker
Buizenversterker zonder trafo

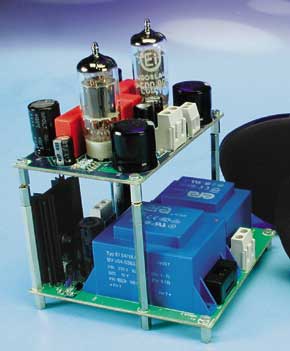

Met goed verkrijgbare componenten kan een uitstekend klinkende hoofdtelefoonversterker worden gebouwd. Dankzij het ontbreken van een uitgangstransformator, het niet toepassen van overall-tegenkoppeling en het gebruik van goede koppelcondensatoren heeft deze versterker een bijzonder aangename klank.
Wie bekend is met buizen, weet dat zelfs een vermogensbuis met meer dan 100 mA anodestroom niet in staat is om direct een luidspreker met een impedantie van 8 aan te sturen. De uitgangsimpedantie van de buis is daarvoor veel te hoog. Daarom is het gebruik van een transformator in de meeste gevallen onvermijdelijk. Op zich is er tegen het gebruik van een echte audiotransformator geen bezwaar. Een goede trafo heeft geen negatieve invloed op de geluidskwaliteit van een versterker. Voor een dergelijke trafo wordt een speciale wikkeltechniek gebruikt, goed kernmateriaal en een grote kerndoorsnede.
Bij het gebruik van een hoogohmige hoofdtelefoon gelden echter andere overwegingen. De aan te sturen impedantie is dan minder laag en het te leveren vermogen is betrekkelijk gering. In een dergelijk geval kan de versterker worden uitgevoerd zonder uitgangstransformator.
Wie bekend is met buizen, weet dat zelfs een vermogensbuis met meer dan 100 mA anodestroom niet in staat is om direct een luidspreker met een impedantie van 8 aan te sturen. De uitgangsimpedantie van de buis is daarvoor veel te hoog. Daarom is het gebruik van een transformator in de meeste gevallen onvermijdelijk. Op zich is er tegen het gebruik van een echte audiotransformator geen bezwaar. Een goede trafo heeft geen negatieve invloed op de geluidskwaliteit van een versterker. Voor een dergelijke trafo wordt een speciale wikkeltechniek gebruikt, goed kernmateriaal en een grote kerndoorsnede.
Bij het gebruik van een hoogohmige hoofdtelefoon gelden echter andere overwegingen. De aan te sturen impedantie is dan minder laag en het te leveren vermogen is betrekkelijk gering. In een dergelijk geval kan de versterker worden uitgevoerd zonder uitgangstransformator.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
versterkerprint
Weerstanden:
R1,R3,R12,R14 = 1 M
R2,R13 = 470
R4,R15 = 82 k
R5,R16 = 1k8
R6,R17 = 330
R7,R18 = 4k7
R8,R19 = 10 k
R9,R20 = 33 k
R10,R11,R21,R22 = 2k2
Condensatoren:
C1,C2,C7,C8 = 1 µ/400 V (MKP4 of MKS4 250 V)
C3,C9 = 47 µ/63 V radiaal
C4,C10 = 470 µ/63 V radiaal
C5,C11 = 10 µ/400 V radiaal (bijv. ECA2GHG100 van Panasonic, Farnell-nr. 219-9320)
C6,C12 = 47 µ/400 V radiaal (bijv. Conrad-nr. 475858)
Buizen:
V1,V2 = ECC82 (Conrad-nr. 120855) met Noval-voet (Conrad-nr. 120529)
Diversen:
JP1 = 2-polige header met jumper
K1 = 2-polige printkroonsteen RM5
K2 = 2-polige printkroonsteen RM7,5
voedingsprint
Weerstanden:
R1,R2 = 100 k
Condensatoren:
C1,C2,C3,C4 = 47 n keramisch
C5,C6,C7,C8 = 47 n/275 VAC/X2, RM15
C9 = 2200 µ/25 V radiaal
C10,C11 = 220 n
C12 = 10 µ/63 V radiaal
C13 = 10 n/400 V RM7,5 of RM10
C14 = 47 µ/400 V radiaal (BC Components 2221 5266479, Farnell-nr. 322-8009 of Panasonic ECA2GHG470, Farnell-nr. 319-9356)
Halfgeleiders:
D1...D4 = 1N4002
D5...D8 = 1N4007
D9 = LED rood, low-current
IC1 = LM2940CT-12 met koellichaam Fisher SK104 (50,8 mm)
Diversen:
JP1 = 2-polige header met jumper
K1,K3 = 2-polige printkroonsteen RM7,5
K2 = 2-polige printkroonsteen RM5
F1 = zekering 100 mAT met printzekeringhouder
TR1 = nettrafo sec. 12 V/16 VA (ERA BV054-5383.0K, Conrad-nr. 506575)
TR2 = nettrafo sec. 12 V/10 VA (ERA BV048-5383.0H, Conrad-nr. 506478)
Weerstanden:
R1,R3,R12,R14 = 1 M
R2,R13 = 470
R4,R15 = 82 k
R5,R16 = 1k8
R6,R17 = 330
R7,R18 = 4k7
R8,R19 = 10 k
R9,R20 = 33 k
R10,R11,R21,R22 = 2k2
Condensatoren:
C1,C2,C7,C8 = 1 µ/400 V (MKP4 of MKS4 250 V)
C3,C9 = 47 µ/63 V radiaal
C4,C10 = 470 µ/63 V radiaal
C5,C11 = 10 µ/400 V radiaal (bijv. ECA2GHG100 van Panasonic, Farnell-nr. 219-9320)
C6,C12 = 47 µ/400 V radiaal (bijv. Conrad-nr. 475858)
Buizen:
V1,V2 = ECC82 (Conrad-nr. 120855) met Noval-voet (Conrad-nr. 120529)
Diversen:
JP1 = 2-polige header met jumper
K1 = 2-polige printkroonsteen RM5
K2 = 2-polige printkroonsteen RM7,5
voedingsprint
Weerstanden:
R1,R2 = 100 k
Condensatoren:
C1,C2,C3,C4 = 47 n keramisch
C5,C6,C7,C8 = 47 n/275 VAC/X2, RM15
C9 = 2200 µ/25 V radiaal
C10,C11 = 220 n
C12 = 10 µ/63 V radiaal
C13 = 10 n/400 V RM7,5 of RM10
C14 = 47 µ/400 V radiaal (BC Components 2221 5266479, Farnell-nr. 322-8009 of Panasonic ECA2GHG470, Farnell-nr. 319-9356)
Halfgeleiders:
D1...D4 = 1N4002
D5...D8 = 1N4007
D9 = LED rood, low-current
IC1 = LM2940CT-12 met koellichaam Fisher SK104 (50,8 mm)
Diversen:
JP1 = 2-polige header met jumper
K1,K3 = 2-polige printkroonsteen RM7,5
K2 = 2-polige printkroonsteen RM5
F1 = zekering 100 mAT met printzekeringhouder
TR1 = nettrafo sec. 12 V/16 VA (ERA BV054-5383.0K, Conrad-nr. 506575)
TR2 = nettrafo sec. 12 V/10 VA (ERA BV048-5383.0H, Conrad-nr. 506478)
