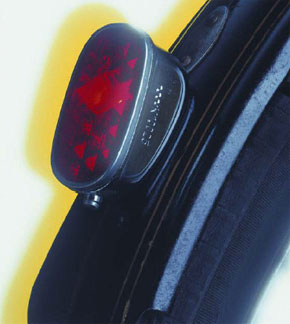

Nalichtend fietsachterlicht
Goede verlichting is belangrijk
Uit concurrentie-overwegingen monteren fietsfabrikanten en handelaren soms op dure fietsen vrij goedkope verlichting. Fietsers die ook in het donker zo veilig mogelijk willen rijden, laten daarom vaak een halogeen voorlicht monteren en een extra helder achterlicht dat ook blijft branden als men even stilstaat. Zo'n LED-achterlicht is ook gemakkelijk zelf te maken.
Het hier beschreven fietsachterlicht is heel helder en blijft ook tijdens stilstand nog enige tijd branden. Omdat er geen onderdelen worden gebruikt die slijten, zoals een gloeilampje en een accu, is onderhoud vrijwel niet nodig en is dit achterlicht een 'must' voor iedere fietser die prijs stelt op maximale veiligheid.
De schakeling
In figuur 1 is de schakeling te zien van de fietsverlichting met GoldCap-backup. De wisselspanning wordt van de dynamo afgenomen via de aansluitingen D (dynamo) en massa (het chassis), en door bruggelijkrichter B1 dubbelfasig gelijkgericht. De pulserende gelijkspanning wordt door elco C1 afgevlakt.
Het hier beschreven fietsachterlicht is heel helder en blijft ook tijdens stilstand nog enige tijd branden. Omdat er geen onderdelen worden gebruikt die slijten, zoals een gloeilampje en een accu, is onderhoud vrijwel niet nodig en is dit achterlicht een 'must' voor iedere fietser die prijs stelt op maximale veiligheid.
De schakeling
In figuur 1 is de schakeling te zien van de fietsverlichting met GoldCap-backup. De wisselspanning wordt van de dynamo afgenomen via de aansluitingen D (dynamo) en massa (het chassis), en door bruggelijkrichter B1 dubbelfasig gelijkgericht. De pulserende gelijkspanning wordt door elco C1 afgevlakt.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
De nummering van de onderdelen in de onderdelenlijst is niet in overeenstemming met het schema en de print. De correcte nummering is:
D4 = zenerdiode 6V2/500 mW
D5,D6 = 1N4148
D4 = zenerdiode 6V2/500 mW
D5,D6 = 1N4148
Onderdelenlijst
Weerstanden:
R1 = 12
R2 = 1 k
R3 = 3k9
R4 = 27
R5 = 390
R6 = 150 /1 W*
Condensatoren:
C1 = 100 µF/35 V radiaal
C2 = 22 µF/16 V radiaal
C3 = GoldCap 1 F/5V5 (bijv. Conrad bestelnr. 473120)
Halfgeleiders:
B1 = B80C1500 rond
D1,D2 = LED rood 3 mm (bijv. Kingbright L-934SRC-J)
D3 = LED superrood 8 mm (bijv. Kingbright L-793SRC-F)
D4,D5 = 1N4148
D6 = zenerdiode 6V2/500 mW
T1,T2 = BC547B
Diversen:
Achterlichtbehuizing (bjv. B&M 339, zie www.bumm.de/docu/ruecklicht1.htm)
R1 = 12
R2 = 1 k
R3 = 3k9
R4 = 27
R5 = 390
R6 = 150 /1 W*
Condensatoren:
C1 = 100 µF/35 V radiaal
C2 = 22 µF/16 V radiaal
C3 = GoldCap 1 F/5V5 (bijv. Conrad bestelnr. 473120)
Halfgeleiders:
B1 = B80C1500 rond
D1,D2 = LED rood 3 mm (bijv. Kingbright L-934SRC-J)
D3 = LED superrood 8 mm (bijv. Kingbright L-793SRC-F)
D4,D5 = 1N4148
D6 = zenerdiode 6V2/500 mW
T1,T2 = BC547B
Diversen:
Achterlichtbehuizing (bjv. B&M 339, zie www.bumm.de/docu/ruecklicht1.htm)
