Toontje hoger
Ultrasone afstandsmeter en vloeistofniveausensor
Afstanden worden meestal gemeten met een duimstok of meetlint. Maar op moeilijk bereikbare plaatsen is een meting met behulp van ultrasoon geluid een interessant alternatief. Ook voor de meting van een vloeistofniveau kan dit een goede oplossing zijn.
Bij een ultrasone afstandsmeting zijn een zender en een ontvanger nodig. De zender zendt een ultrasone geluidspuls uit, die door de ontvanger wordt opgevangen. De tijd die verloopt tussen het uitzenden en ontvangen van het geluidssignaal is recht evenredig met de afstand tussen de zender en de ontvanger. Die afstand is dus gemakkelijk uit te rekenen. Het is ook mogelijk om zender en ontvanger samen in één behuizing te monteren. Dan wordt gebruik gemaakt van de reflectie van het geluidssignaal tegen een voorwerp. Dat voorwerp moet dan wel groot genoeg en vlak genoeg zijn en het oppervlak moet een rechte hoek maken met de geluidsgolven uit het meetapparaat. Het geluid legt bij zo’n reflectiemeting de dubbele afstand af tussen het meetapparaat en het voorwerp en is dus ook twee keer zo lang onderweg als bij een directe meting.
Bij een ultrasone afstandsmeting zijn een zender en een ontvanger nodig. De zender zendt een ultrasone geluidspuls uit, die door de ontvanger wordt opgevangen. De tijd die verloopt tussen het uitzenden en ontvangen van het geluidssignaal is recht evenredig met de afstand tussen de zender en de ontvanger. Die afstand is dus gemakkelijk uit te rekenen. Het is ook mogelijk om zender en ontvanger samen in één behuizing te monteren. Dan wordt gebruik gemaakt van de reflectie van het geluidssignaal tegen een voorwerp. Dat voorwerp moet dan wel groot genoeg en vlak genoeg zijn en het oppervlak moet een rechte hoek maken met de geluidsgolven uit het meetapparaat. Het geluid legt bij zo’n reflectiemeting de dubbele afstand af tussen het meetapparaat en het voorwerp en is dus ook twee keer zo lang onderweg als bij een directe meting.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1 = 33 k
Condensatoren (steek 5 mm):
C1,C2,C6,C8,C9 = 220 µ/25 V radiaal
C3,C5,C7,C10 = 100 µ/25 V radiaal
C4 = 470 µ/16 V radiaal
C11 = 10 n
Halfgeleiders:
B1 = Bruggelijkrichter 80 V (of 40 V)/ 0,8 A
D1…D4 = 1N4001
IC1 = 7815
IC2 = 7805
IC3 = 7905
IC4 = 7915
Diversen:
K1 = 5-polige pinheader
K2 = Printaansluitklem 2-polig, steek 7,5 mm
Tr1 = Printtrafo sec. 2 x 6 V/2 x 233 mA (bijv. Era BV030-7590.0U)
F1 = zekeringhouder voor printmontage, met zekering 63mA traag (bij kortsluitvaste trafo niet nodig)

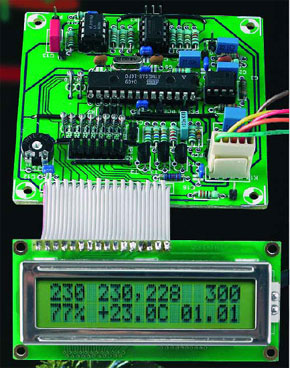

Hoofdprint
Weerstanden:
R1,R3 = 3 k
R2 = 68 k
R4 = 110 k
R5 = 16 k
R6 = 3k3
R7 = 56 k
R8 = 10 k
R9 = 270 , 1%
R10 = 750 , 1%
R11 = 33
R12 = 22 k
R13,R16,R18 = 120 k
R14,R17 = 180 k
R15,R19,R20 = 82 k
R21 = 47 k
R22 = 1k5
R23…25 = 5k6
R26...R33 = 270
P1 = 10 k instelpotmeter, liggend
Condensatoren (steek 5 mm):
C1,C3 = 2n2
C2 = 27 p
C4 = 15 p
C5 = 1µ, steek 5 of 7,5 mm
C6 = 33 n
C7 = 10 n
C8,C11,C12,C14, C15...C17 = 100 n
C9,C10 = 22 p
C13 = 220 n, steek 5 of 7,5 mm
Halfgeleiders:
D1 = 1N4148
T1...3 = BC557A
IC1,IC4 = TL082P
IC2 = ATmega8-16PC (geprogrammeerd, EPS 040015-41)
IC3 = LM833N
X1 = kristal 8 MHz
K1 = boxheader 1x5-polig
K2 = 2x3-polige pinheader, recht
K3 = 1x3-polige pinheader, recht
K4 = 1x16-polige pinheader, recht
K5 = 2x7-polige pinheader, recht
K6 = 9-polige sub-D-connector, female
Printpennen
1 28-polig IC-voetje, smal
3 8-polige IC-voetjes
S1 = druktoets 1 x maak
LCD-module met 44780-controller, 2x16 tekens (eventueel met achtergrondverlichting, bijv. Display tech 162)
Kunststof behuizing, inwendige maten min. 125 x 102 mm (voor vochtige ruimten en buitengebruik een spatwaterdichte uitvoering gebruiken)
Displayprint
LD1...LD3 = 7-segment-display, gemeenschappelijke anode, 20 mm (bijv. Kingbright SA08-11 SRWA)
K1 = 2x7-polige pinheader
Meetsonde
R1 = NTC 10 k
R2 = 12 k, 1 %
UT1=Ultrasoon zender (36...40 kHz)
UR1=Ultrasoon ontvanger (36...40 kHz)
4-aderige kabel met onafhankelijke afschermingen (bijvoorbeeld microfoonkabel), zie tekst
Spatwaterdichte kunststof behuizing met waterdichte kabeldoorvoer (bijv. Bopla ET205, BF7, GM7)
R1 = 33 k
Condensatoren (steek 5 mm):
C1,C2,C6,C8,C9 = 220 µ/25 V radiaal
C3,C5,C7,C10 = 100 µ/25 V radiaal
C4 = 470 µ/16 V radiaal
C11 = 10 n
Halfgeleiders:
B1 = Bruggelijkrichter 80 V (of 40 V)/ 0,8 A
D1…D4 = 1N4001
IC1 = 7815
IC2 = 7805
IC3 = 7905
IC4 = 7915
Diversen:
K1 = 5-polige pinheader
K2 = Printaansluitklem 2-polig, steek 7,5 mm
Tr1 = Printtrafo sec. 2 x 6 V/2 x 233 mA (bijv. Era BV030-7590.0U)
F1 = zekeringhouder voor printmontage, met zekering 63mA traag (bij kortsluitvaste trafo niet nodig)
Hoofdprint
Weerstanden:
R1,R3 = 3 k
R2 = 68 k
R4 = 110 k
R5 = 16 k
R6 = 3k3
R7 = 56 k
R8 = 10 k
R9 = 270 , 1%
R10 = 750 , 1%
R11 = 33
R12 = 22 k
R13,R16,R18 = 120 k
R14,R17 = 180 k
R15,R19,R20 = 82 k
R21 = 47 k
R22 = 1k5
R23…25 = 5k6
R26...R33 = 270
P1 = 10 k instelpotmeter, liggend
Condensatoren (steek 5 mm):
C1,C3 = 2n2
C2 = 27 p
C4 = 15 p
C5 = 1µ, steek 5 of 7,5 mm
C6 = 33 n
C7 = 10 n
C8,C11,C12,C14, C15...C17 = 100 n
C9,C10 = 22 p
C13 = 220 n, steek 5 of 7,5 mm
Halfgeleiders:
D1 = 1N4148
T1...3 = BC557A
IC1,IC4 = TL082P
IC2 = ATmega8-16PC (geprogrammeerd, EPS 040015-41)
IC3 = LM833N
X1 = kristal 8 MHz
K1 = boxheader 1x5-polig
K2 = 2x3-polige pinheader, recht
K3 = 1x3-polige pinheader, recht
K4 = 1x16-polige pinheader, recht
K5 = 2x7-polige pinheader, recht
K6 = 9-polige sub-D-connector, female
Printpennen
1 28-polig IC-voetje, smal
3 8-polige IC-voetjes
S1 = druktoets 1 x maak
LCD-module met 44780-controller, 2x16 tekens (eventueel met achtergrondverlichting, bijv. Display tech 162)
Kunststof behuizing, inwendige maten min. 125 x 102 mm (voor vochtige ruimten en buitengebruik een spatwaterdichte uitvoering gebruiken)
Displayprint
LD1...LD3 = 7-segment-display, gemeenschappelijke anode, 20 mm (bijv. Kingbright SA08-11 SRWA)
K1 = 2x7-polige pinheader
Meetsonde
R1 = NTC 10 k
R2 = 12 k, 1 %
UT1=Ultrasoon zender (36...40 kHz)
UR1=Ultrasoon ontvanger (36...40 kHz)
4-aderige kabel met onafhankelijke afschermingen (bijvoorbeeld microfoonkabel), zie tekst
Spatwaterdichte kunststof behuizing met waterdichte kabeldoorvoer (bijv. Bopla ET205, BF7, GM7)
