Codeslot
Met rotatie-encoder

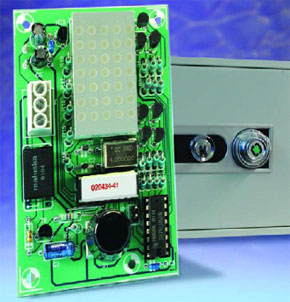

Dit codeslot werkt nu eens niet met een toetsenbordje, zoals gewoonlijk. Door gebruik te maken van een rotatie-encoder kan dit slot bediend worden door aan een knop te draaien, net zoals bij een echte kluisdeur.
De meeste codesloten hebben tegenwoordig een numeriek toetsenbordje, waarmee een code van vier of meer cijfers ingetoetst moet worden om het slot te openen. Als de juiste code is ingevoerd, dan wordt er een relais bekrachtigd, dat de deuropener activeert. Bij deze schakeling wordt de taak van het toetsenbord overgenomen door een rotatie-encoder.
Rotatie-encoders
In Elektuur-schakelingen zijn rotatie-encoders nog vrijwel nooit toegepast. Maar toch zijn dat helemaal niet zulke exotische of geheimzinnige onderdelen. Ze lijken wel een beetje op gewone draaischakelaars. Er is één contact dat met de as van de encoder is verbonden en er zijn twee vaste, kamvormige contacten A en B.
De meeste codesloten hebben tegenwoordig een numeriek toetsenbordje, waarmee een code van vier of meer cijfers ingetoetst moet worden om het slot te openen. Als de juiste code is ingevoerd, dan wordt er een relais bekrachtigd, dat de deuropener activeert. Bij deze schakeling wordt de taak van het toetsenbord overgenomen door een rotatie-encoder.
Rotatie-encoders
In Elektuur-schakelingen zijn rotatie-encoders nog vrijwel nooit toegepast. Maar toch zijn dat helemaal niet zulke exotische of geheimzinnige onderdelen. Ze lijken wel een beetje op gewone draaischakelaars. Er is één contact dat met de as van de encoder is verbonden en er zijn twee vaste, kamvormige contacten A en B.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1...R7 = 47 k
R8...R14,R20,R21 = 4k7
R15...R19 = 150
Condensatoren:
C1,C2 = 33 p
C3 = 1 µ/16 V
C4,C5 = 100 n
C6,C7 = 10 µ/16 V radiaal
Halfgeleiders:
IC1 = 74LS156 of 74HC(T)156
IC2 = PIC16F84 of PIC16C84A-4/P (geprogrammeerd, EPS 020434-41)
IC3 = 78L05
D1 = 1N4148
T1...T7 = BC557B
T8 = BC547B
Diversen:
X1 = kristal 4 MHz
LD1 = 5 x 7-matrix-display (Conrad 160490)
S1 = rotatie-encoder 427 (klein model) (Conrad 705594)
RE1 = relais FRS1B-S 12 V, 1 x om (Conrad 505196)
JP1 = 2-polige pinheader met jumper
K1 = 3-polige printkroonsteen, steek 5 mm
2 soldeerpennen
R1...R7 = 47 k
R8...R14,R20,R21 = 4k7
R15...R19 = 150
Condensatoren:
C1,C2 = 33 p
C3 = 1 µ/16 V
C4,C5 = 100 n
C6,C7 = 10 µ/16 V radiaal
Halfgeleiders:
IC1 = 74LS156 of 74HC(T)156
IC2 = PIC16F84 of PIC16C84A-4/P (geprogrammeerd, EPS 020434-41)
IC3 = 78L05
D1 = 1N4148
T1...T7 = BC557B
T8 = BC547B
Diversen:
X1 = kristal 4 MHz
LD1 = 5 x 7-matrix-display (Conrad 160490)
S1 = rotatie-encoder 427 (klein model) (Conrad 705594)
RE1 = relais FRS1B-S 12 V, 1 x om (Conrad 505196)
JP1 = 2-polige pinheader met jumper
K1 = 3-polige printkroonsteen, steek 5 mm
2 soldeerpennen
