Zolderraambediening

Met weersafhankelijke besturing

Elektronici zijn meestal verwoede verzamelaars. “Oude onderdelen weggooien is zonde”, vindt menig elektroknutselaar. Met als gevolg zolders en garages vol met spulletjes en een bijna tot wanhoop gedreven levenspartner. Voor dit ontwerp kunnen er weer een aantal spullen opgegraven en opnieuw gebruikt worden, zodat de onderdelenvoorraad weer een beetje afneemt in grootte.

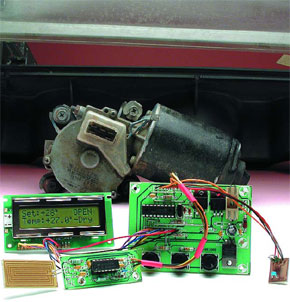

Het ontwerp voor de bediening van het zolderraam is gesitueerd rond de bekende PIC16F84. Deze veelzijdige en vooral goedkope microcontroller is ondertussen bijna een standaard geworden. De programmatuur is geschreven in de programmeertaal ‘JAL’, waarover later meer. Voor het openen en sluiten van het raam wordt een oude ruitenwissermotor gebruikt.

Log hier in als abonnee om het artikel te lezen.

Dit is een MEMBER ONLY artikel. Je hebt een abonnement nodig om dit artikel te kunnen lezen.

Voordelen van een abonnement

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Bekijk de aanbiedingen
Beschikbaar vanaf € 6,33 per maand.

Wat is Elektor Exclusief?

Materials

050139-PCB.pdf

050139-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 050139-1.zip

Onderdelenlijst

Weerstanden:
R1...R3,R7,R8,R11 = 10 k
R4 = varistor S14K25
R5,R6 = 100 k
R9 = 18 k
R10,R13 = 1 M
R12 = 100 /5 W
P1 = 10 k instel
Condensatoren:
C1,C2 = 27 p
C3,C5,C6,C8...C12 = 100 n
C4 = 100 µ/25 V radiaal
C7 = 10 n
Halfgeleiders:
D1...D3 = 1N4148
T1,T2 = IRFZ34N
IC1 = LM75
IC2 = PIC16F84A-20I/P (geprogrammeerd, EPS 050139-41)
IC3 = 4093
IC4 = 7805
Diversen:
L1 = 22 µH
X1 = kristal 4 MHz
F1 = zekering 3 AT met printzekeringhouder
K1,K2,K5,K7 = 4-polige SIL-connector
K3 = 14-polige SIL-connector
K4 = 2-polige printkroonsteen, steek 5 mm
K6 = 3-polige printkroonsteen, steek 5 mm
K8...K10 = 2-polige SIL-connector
S1...S3 = druktoets met maakcontact
LCD-module 2x16 karakters, bijvoorbeeld EPS 030451-73 (PLED) of EPS 030451-72
