Zoek de fout

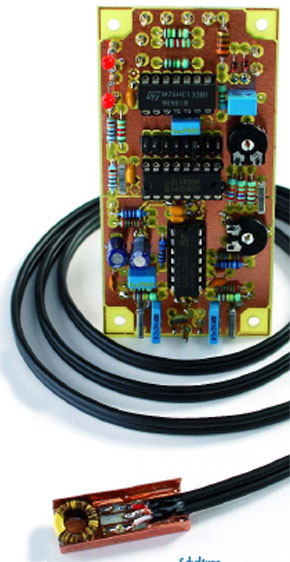

Kortsluitzoeker met geluid
Zelfs de meest ervaren elektronicus komt er ongetwijfeld wel een keer mee in aanraking: kortsluitingen op plaatsen waar ze niet horen te zitten. En natuurlijk ook altijd op momenten dat je ze het minst kunt gebruiken. Voor degene die het afspeuren van een print met de loep moe is, presenteren we hier een handige hulpschakeling waarmee het zoeken naar kortsluitingen in zelf geëtste printen of reeds opgebouwde apparaten een peulenschil wordt.
Bij het werken met fijne elektronica kan er van alles mis gaan. Bij het etsen van een print kunnen er bijvoorbeeld restjes koper achterblijven, zodat er ergens een verbinding is die er niet zou moeten zitten. Of er is een fout opgetreden bij een reeds opgebouwde print. In beide gevallen biedt deze schakeling uitkomst. Met deze kortsluitzoeker kan op eenvoudige wijze de fout opgespoord worden.
Bij het werken met fijne elektronica kan er van alles mis gaan. Bij het etsen van een print kunnen er bijvoorbeeld restjes koper achterblijven, zodat er ergens een verbinding is die er niet zou moeten zitten. Of er is een fout opgetreden bij een reeds opgebouwde print. In beide gevallen biedt deze schakeling uitkomst. Met deze kortsluitzoeker kan op eenvoudige wijze de fout opgespoord worden.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1,R2 = 220 k
R3 = 470
R4,R5,R9 = 20k0
R6,R8,R10 = 1k00
R7 = 17k4
R11,R12 = 100 k
R13 = 1 M
R14,R16 = 1k2
R15 = 150
R17,R18 = 27 k
R19 = 12 k
R20 = 68
P1 = 5 k lin. mono potmeter, klein
P2,P3 = 5 k instel
Condensatoren: C1 = 100 p
C2,C3 = 1n8 MKT
C4,C5 = 2n2 MKT
C6,C7 = 22 p
C8,C10 = 470 n
C9,C11 = 1 n MKT
C12 = 1 µ MKT, steek 5/7,5 mm
C13,C14,C17,C18 = 100 n ker.
C15,C16 = 100 µ/10 V radiaal
Spoelen:
L1 = 35 mH, 100 wind. 0,1 mm CuL op kern TL10/6/4-3E5 Ferroxcube (Farnell bestelnr. 3056960) of 92 wind. 0,1 mm CuL op kern B64290-L38-X38 Epcos (Schuricht bestelnr. 331648)
L2 = 330 µH
Halfgeleiders:
D1,D2 = low-current LED
D3,D4 = BAT85
IC1 = TS924IN van ST, rail-to-rail I/O (Schuricht bestelnr. 648226)
IC2 = 74HC132
IC3 = 74HC4040
Diversen:
J1 = 2x8 pens pinheader + 1 jumper
BZ1 = AC-buzzer
BT1,BT2 = 1,5-V-batterij + batterijhouder
Dubbelpolige schakelaar (voedingsschakelaar)
R1,R2 = 220 k
R3 = 470
R4,R5,R9 = 20k0
R6,R8,R10 = 1k00
R7 = 17k4
R11,R12 = 100 k
R13 = 1 M
R14,R16 = 1k2
R15 = 150
R17,R18 = 27 k
R19 = 12 k
R20 = 68
P1 = 5 k lin. mono potmeter, klein
P2,P3 = 5 k instel
Condensatoren: C1 = 100 p
C2,C3 = 1n8 MKT
C4,C5 = 2n2 MKT
C6,C7 = 22 p
C8,C10 = 470 n
C9,C11 = 1 n MKT
C12 = 1 µ MKT, steek 5/7,5 mm
C13,C14,C17,C18 = 100 n ker.
C15,C16 = 100 µ/10 V radiaal
Spoelen:
L1 = 35 mH, 100 wind. 0,1 mm CuL op kern TL10/6/4-3E5 Ferroxcube (Farnell bestelnr. 3056960) of 92 wind. 0,1 mm CuL op kern B64290-L38-X38 Epcos (Schuricht bestelnr. 331648)
L2 = 330 µH
Halfgeleiders:
D1,D2 = low-current LED
D3,D4 = BAT85
IC1 = TS924IN van ST, rail-to-rail I/O (Schuricht bestelnr. 648226)
IC2 = 74HC132
IC3 = 74HC4040
Diversen:
J1 = 2x8 pens pinheader + 1 jumper
BZ1 = AC-buzzer
BT1,BT2 = 1,5-V-batterij + batterijhouder
Dubbelpolige schakelaar (voedingsschakelaar)
