De Elektuur-RFID-kaart
Voor MIFARE en ISO 14443-A
RFID’s zijn vele toepassingsgebieden aan het veroveren, waarin vroeger barcodes en chipkaarten gebruikt werden. Daarnaast zijn voor RFID’s vele nieuwe toepassingen denkbaar, zoals integreren in een paspoort of in bankbiljetten. Als eerste elektronicatijdschrift biedt Elektuur haar lezers bij het septembernummer 2006 niet alleen een gratis RFID-kaart aan, maar we beschrijven ook een bijpassende professionele RFID-lezer voor eigen toepassingen. Dit ontwerp kan alle RFID’s lezen en beschrijven, zolang ze compatibel zijn met de wijdverbreide MIFARE en ISO 14443-A-standaard.

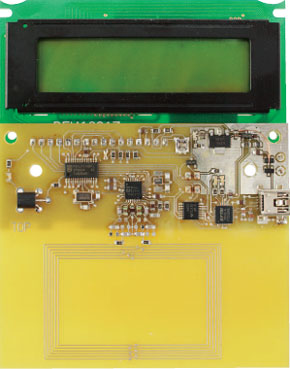

Bij de ontwikkeling van de Elektuur-RFID-lezer heeft de universele inzetbaarheid voorop gestaan. Hij is dan ook zowel geschikt voor aansluiting op de PC via de USB-poort als voor autonoom gebruik met een eigen LC-display. In combinatie met het gratis programma MIFARE Magic kunnen heel eenvoudig verschillende MIFARE kaarten uitgelezen en beschreven worden, zonder dat er eigen software ontwikkeld hoeft te worden.
Gratis handleiding (060132-Wn.pdf) om de lezer zelf te programmeren.
Bij de ontwikkeling van de Elektuur-RFID-lezer heeft de universele inzetbaarheid voorop gestaan. Hij is dan ook zowel geschikt voor aansluiting op de PC via de USB-poort als voor autonoom gebruik met een eigen LC-display. In combinatie met het gratis programma MIFARE Magic kunnen heel eenvoudig verschillende MIFARE kaarten uitgelezen en beschreven worden, zonder dat er eigen software ontwikkeld hoeft te worden.
Gratis handleiding (060132-Wn.pdf) om de lezer zelf te programmeren.
Materials
Extra info / Update
26 maart 2007: Nieuwe software-versie als download beschikbaar
Onderdelenlijst
Weerstanden (SMD 0805, 5%):
R1, R2, R6, R12, R15, R17 = 1 k
R3, R4, R5 = 4k7
R7 = 2k7
R8, R9 = 4,7
R10 = 270
R11 = 10
R13 = 100 k
R14, R16 = 10 k
P1 = 10-k-Instelpotmeter, SMD, 4 mm SQ
Condensatoren (SMD 0805, 16 V, keramisch):
C1, C2 = 47 p NP0
C3, C4, C5, C6, C9, C10, C11, C12, C16, C31 = 100 n
C7, C8, C13, C14 = 12 p NP0
C15 = 1 n NP0
C17, C19 = 220 p NP0
C18, C20 = niet plaatsen
C21, C23 = 27 p NP0
C22, C24 = niet plaatsen
C25, C27 = 68 p NP0
C26, C28 = niet plaatsen
C29, C30, C32 = 2µ2
Halfgeleiders:
D1 = SMD-LED (0805) groen, low-current,
D2 = SMD-LED (0805) geel, low-current,
D3, D6, D7 = SMD-LED (0805), rood, low-current,
D4 = BAS19 (200 mA, SOT23)
D5 = BAT54S (30 V/300 mA, SOT23)
T1, T2 = 6402 (P-kanaal-MOSFET, 20 V/3,7 A, SOT23)
T3 = BC517 (NPN-Darlington, TO92)
IC1 = FT232RQFN (QFN32, FTDI)
IC2 = 74HC02 (TSSOP14, NORGATE)
IC3 = P89LPC936FDH-S (SSOP28, Philips)
IC4 = MFRC52201HN1 (HVQFN32, Philips)
IC5 = LM2937 (Low-drop, 3V3, SOT223)
Diversen:
X1 = 16-MHz-kristal (18 p parallelcapaciteit, 5 mm x 3,2 mm)
X2 = 27,12-MHz-kristal (18 p parallelcapaciteit, 5 mm x 3,2 mm)
K1 = Mini-USB-B-bus, SMD, 5 polig
L1 = SMD-ferriet (1,5 A, 0805)
L2, L3 = SMD-spoel 560 nH (0805)
JP1, JP2 = 0,1”-jumper (zie tekst)
LCD1 = LCD-module, 2 x 16 tekens met achtergrondverlichting
Behuizing, 146 x 91 x 33 (mm) met LCD-venster en batterijvak voor 4 Mignon-cellen (AA)
R1, R2, R6, R12, R15, R17 = 1 k
R3, R4, R5 = 4k7
R7 = 2k7
R8, R9 = 4,7
R10 = 270
R11 = 10
R13 = 100 k
R14, R16 = 10 k
P1 = 10-k-Instelpotmeter, SMD, 4 mm SQ
Condensatoren (SMD 0805, 16 V, keramisch):
C1, C2 = 47 p NP0
C3, C4, C5, C6, C9, C10, C11, C12, C16, C31 = 100 n
C7, C8, C13, C14 = 12 p NP0
C15 = 1 n NP0
C17, C19 = 220 p NP0
C18, C20 = niet plaatsen
C21, C23 = 27 p NP0
C22, C24 = niet plaatsen
C25, C27 = 68 p NP0
C26, C28 = niet plaatsen
C29, C30, C32 = 2µ2
Halfgeleiders:
D1 = SMD-LED (0805) groen, low-current,
D2 = SMD-LED (0805) geel, low-current,
D3, D6, D7 = SMD-LED (0805), rood, low-current,
D4 = BAS19 (200 mA, SOT23)
D5 = BAT54S (30 V/300 mA, SOT23)
T1, T2 = 6402 (P-kanaal-MOSFET, 20 V/3,7 A, SOT23)
T3 = BC517 (NPN-Darlington, TO92)
IC1 = FT232RQFN (QFN32, FTDI)
IC2 = 74HC02 (TSSOP14, NORGATE)
IC3 = P89LPC936FDH-S (SSOP28, Philips)
IC4 = MFRC52201HN1 (HVQFN32, Philips)
IC5 = LM2937 (Low-drop, 3V3, SOT223)
Diversen:
X1 = 16-MHz-kristal (18 p parallelcapaciteit, 5 mm x 3,2 mm)
X2 = 27,12-MHz-kristal (18 p parallelcapaciteit, 5 mm x 3,2 mm)
K1 = Mini-USB-B-bus, SMD, 5 polig
L1 = SMD-ferriet (1,5 A, 0805)
L2, L3 = SMD-spoel 560 nH (0805)
JP1, JP2 = 0,1”-jumper (zie tekst)
LCD1 = LCD-module, 2 x 16 tekens met achtergrondverlichting
Behuizing, 146 x 91 x 33 (mm) met LCD-venster en batterijvak voor 4 Mignon-cellen (AA)
