Sweep-generator
Frequentiebereik 50 Hz...100 kHz met een Parallax SX28
De gebruikelijke manier om een frequentiecurve te meten is met een signaalgenerator en een (snelle) AC-millivoltmeter. De gemeten uitgangsspanning wordt dan op logaritmisch grafiekpapier uitgezet tegen de frequentie. Het uitvoeren van zulke metingen kost een hoop tijd, zeker bij het meten van spanningsgestuurde filters waarbij de frequentiekarakteristiek verandert met de stuurspanning. De hier gepresenteerde schakeling maakt het mogelijk om de frequentieresponsie van een circuit weer te geven op een gewone oscilloscoop.
Materials
Gerber bestand

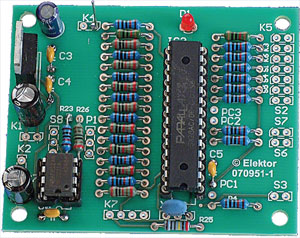

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Onderdelenlijst
Onderdelenlijst
Weerstanden:
R1 = 1 k
R2...R6,R9,R11,R12,R13,R15,R17,R19,R20...R23,R27,R29 = 10 k 1%
R7,R8,R10,R14,R16,R18,R24,R28,R30 = 20 k 1%
R25 = 1 M
R26 = 110 Ohm
P1 = 5 k (4k7) potmeter
Condensatoren:
C1 = 10 µ/40 V radiaal
C2 = 100 µ/40V radiaal
C3...C6 = 100 n
C7 = 100 µ/25 V radiaal
Halfgeleiders:
D1 = LED 3 mm, low current
IC1 = 7805
IC2 = SX28AC/DP (geprogrammeerd, EPS 070951-41)
IC3 = AD822AN
Diversen:
S1...S5 = drukknop met maakcontact
S6,S7 = enkelpolige schakelaar
S8 = schakelaar met wisselcontact
K2...K6 = BNC-chassisdeel
K7 = 4-polige SIL-pinheader
X1 = 50 MHz keramische resonator
