Perfect in balans

Kraakvrije volumeregelaar voor Hifi versterkers

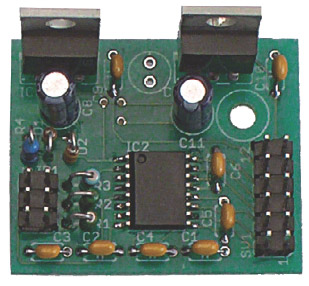

Bij audioversterkers regelt men het volume doorgaans met een (stereo) potentiometer (potmeter), in feite een weerstand met een variabele aftakking. Die aftakking kan met een draaiknop geregeld worden, zodat het volume naar wens ingesteld kan worden. Fatsoenlijke potmeters voor de instelling van het volume bij versterkers zijn echter nog altijd vrij prijzig. Het kan echter ook goedkoper, én beter! Met de PGA2311 van Texas Instruments is een bijna ideale volumeregeling mogelijk. Een eenvoudige schakeling met een 8-pens Freescale microcontroller en een lineaire potmeter is alles wat nodig is om dit IC te besturen.

Log hier in als abonnee om het artikel te lezen.

Dit is een MEMBER ONLY artikel. Je hebt een abonnement nodig om dit artikel te kunnen lezen.

Voordelen van een abonnement

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Bekijk de aanbiedingen
Beschikbaar vanaf € 6,33 per maand.

Wat is Elektor Exclusief?

Materials

070670-PCB.pdf

Onderdelenlijst

Onderdelenlijst:
Weerstanden:
R1,R2 = 100 Ohm
R3 = 220 Ohm
R4 = 10 k
R5 = 1 k
P1,P2 = 1 k lineair
Condensatoren:
C1...C6,C9,C10 = 100 n
C7,C8,C11 = 100 µ/16 V
Halfgeleiders:
D1,D2 = 1N4148
D3 = LED, eigen keuze
IC1 = HC9S08QG4CDNE (Freescale)*
IC2 = PGA2311 (Texas Instruments)
IC3 = MAX660 (Maxim)**
IC4 = 78x05**
IC5 = 79x05**
*geprogrammeerd verkrijgbaar via www.breem.nl
**wat van toepassing is
Diversen:
header 2x3
header 2x6
bandkabel 2x3
bandkabel 2x6
mute-schakelaar 1-polig aan/uit
Symmetrie-schakelaar 1-polig aan/uit
print verkrijgbaar via www.breem.nl
