Regelen op niveau

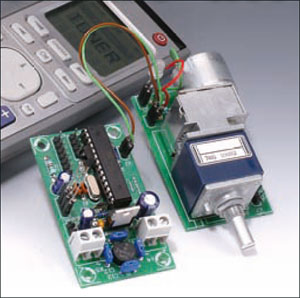

High-end audio-motorpotmeter met afstandsbediening
Veel audioliefhebbers geven nog steeds de voorkeur aan een goede potentiometer voor het regelen van het geluidsvolume. Het is helemaal prettig als men die potmeter ook nog via de afstandsbediening kan instellen. Dat is mogelijk met een hoogwaardige motor-potmeter van Alps en een handvol elektronica, zoals hier wordt beschreven.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1,R3 = 10 k
R2 = 82 Ohm
R4 = 390 Ohm
P1 = 10 k log. stereo motorpotmeter Alps (bijv. RK27112MC, Conrad bestelnr. 442016)
Condensatoren:
C1,C7,C8 = 100 n keramisch, steek
C2,C6 = 10 µ/63 V radiaal, steek
C3 = 100 p, steek
C4,C5 = 22 p, steek
C9 = 220 µ/25 V radiaal, steek
C10…C13 = 22 n keramisch, steek
Halfgeleiders:
D1 = 2-pens dual-LED
IC1 = ATMEGA8-16PU (geprogrammeerd, EPS 071135-41)
IC2 = SFH5110-36 (eventueel via 3-polige SIL-header)
IC3 = 7805
Diversen:
B1 = B80C1500 rond
K1,K6,K9 = 2-polige SIL-header
K2,K7,K8 = 4-polige SIL-header
K3 = 7-polige SIL-header
K4,K5 = 2-polige printkroonsteen, steek
X1 = kristal 4 MHz
R1,R3 = 10 k
R2 = 82 Ohm
R4 = 390 Ohm
P1 = 10 k log. stereo motorpotmeter Alps (bijv. RK27112MC, Conrad bestelnr. 442016)
Condensatoren:
C1,C7,C8 = 100 n keramisch, steek
C2,C6 = 10 µ/63 V radiaal, steek
C3 = 100 p, steek
C4,C5 = 22 p, steek
C9 = 220 µ/25 V radiaal, steek
C10…C13 = 22 n keramisch, steek
Halfgeleiders:
D1 = 2-pens dual-LED
IC1 = ATMEGA8-16PU (geprogrammeerd, EPS 071135-41)
IC2 = SFH5110-36 (eventueel via 3-polige SIL-header)
IC3 = 7805
Diversen:
B1 = B80C1500 rond
K1,K6,K9 = 2-polige SIL-header
K2,K7,K8 = 4-polige SIL-header
K3 = 7-polige SIL-header
K4,K5 = 2-polige printkroonsteen, steek
X1 = kristal 4 MHz
