Draadloze hifi-hoofdtelefoon

Digitale audioverbinding op 2,4 GHz

Hoewel ze al enkele jaren een vertrouwde verschijning zijn in de radio- en tv-zaken, schitteren draadloze hoofdtelefoons in elektronicatijdschriften door afwezigheid. Dat komt omdat de bouw van een dergelijke hoofdtelefoon, zeker als we een bepaald kwaliteitsniveau voor ogen hebben, beslist niet eenvoudig is, of beter gezegd beslist niet eenvoudig wás. Met behulp van enkele recent op de markt verschenen modules is zo'n project heel goed te realiseren.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.

Login | Registreer nu!

Materials

080647-PCB.pdf

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 080647-1.zip

Download Gerber bestand: 080647-2.zip

Onderdelenlijst

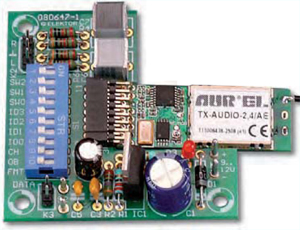

Onderdelenlijst zender

Weerstanden 1/2 of 1/4 W, metaalfilm, 5%:
R1 = 220 Ohm (270 Ohm voor module 2.4)
R2 = 360 Ohm (E96: 357 Ohm) (820 Ohm voor module 2.4)
R3 = 820 Ohm (1k5 voor module 2.4)
R4, R6 = 20k0
R5,R7 = 30k0 (E96: 30k1)

Condensatoren:
C1 = 470 µ/25 V radiaal, steek 5 mm
C2, C3 = 100 n keramisch, steek 5 mm
C4 = 100 µ/25 V radiaal, steek 2,5 mm
C5 = 10 n keramisch, steek 5 mm
C6, C7 = 2µ2 MKT, steek 5 of 7,5 mm

Halfgeleiders:
D1 = 1N4004
D2 = LED rood, low-current
IC1 = LM317 (TO-220)

Diversen:
K1 = 2-polige printkroonsteen, steek 5 mm
K2 = 3-pens header
K3 = 2-pens header
S1 = 10-voudige DIL-schakelaar
S2 = enkelpolige druktoets
Module1 = TX-AUDIO-2.4/AE (Aurel) + header 2 x 8 contacten haaks, steek 2,0 mm (bijv. Molex 872641652, Farnell-nr. 856-0145)
Print 080647-1

Onderdelenlijst ontvanger

Weerstanden 1/2 of 1/4 W, metaalfilm, 5%:
R1 = 270 Ohm
R2 = 22 Ohm
R3 = 820 Ohm
R4,R23 = 1k5
R5,R13 = 47 k
R6,R7,R14,R15 = 8k2
R8,R16 = 2k2
R9,R17 = 100 k
R10,R18 = 1 k
R11,R19 = 10 k
R12,R20 = 100 Ohm
R21,R22 = 4k7
P1 = 50 Ohm instelpotmeter
P2 = 10 k dubbele lineaire potmeter (Vishay-Sfernice P9A2RFISX1BB2103MAE3)
P3 = 10 k dubbele logaritmische potmeter (Vishay-Sfernice P9A2RFISX1BB2103MLE3)

Condensatoren:
C1,C4 = 470 µ/25 V radiaal, steek 5 mm
C2,C3,C9,C10,C15,C16 = 100 n keramisch, steek 5 mm
C5,C8,C11,C14 = 2µ2 MKT, steek 5 of 7,5 mm
C6,C12 = 820 p
C7,C13 = 560 p
C17 = 10 n keramisch, steek 5 mm

Halfgeleiders:
D1 = 1N4004
D2,D3 = LED rood, low-current
T1 = BC547B
IC1 = LM317 (TO-220)
IC2,IC3 = OPA2134PA (DIP-8)

Diversen:
K1 = 2-pens header
K2 = 3-pens header
J1 = 3-pens header + jumper
S1 = 10-voudige DIL-schakelaar
S2 = enkelpolige druktoets
BT1,BT2 = batterij 9 V PP3 + aansluit-clip (en eventueel een dubbelpolige schakelaar)
Module1 = RX-AUDIO-2.4 (Aurel) + 2 headers 2 x 8 contacten haaks, steek 2,0 mm (bijv. Molex 872641652, Farnell-nr. 856-0145)
Print 080647-2
