Auto-CANtroller

Educatieve automotive controller-module

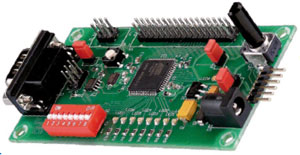

Dit universele microcontroller-board is in eerste instantie ontworpen voor gebruik door studenten van opleidingen motorvoertuigentechniek, maar het kan natuurlijk ook worden ingezet voor tal van andere toepassingen. De kern van het board bestaat uit een AT90CAN32 van Atmel met een snelle RISC-kern.

Log hier in als abonnee om het artikel te lezen.

Dit is een MEMBER ONLY artikel. Je hebt een abonnement nodig om dit artikel te kunnen lezen.

Voordelen van een abonnement

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Bekijk de aanbiedingen
Beschikbaar vanaf € 6,33 per maand.

Wat is Elektor Exclusief?

Materials

080671-PCB.pdf

080671-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 080671-1-V10

Extra info / Update

Technische specificaties
- Microcontroller: Atmel AT90CAN32
- Snelle RISC-architectuur met 133 instructies
- Kloksnelheid 12 MHz
- 32 KB flash, 2 KB RAM en 1 KB EEPROM beschikbaar
- 53 programmeerbare I/O-lijnen
- Geïntegreerde CAN2.0-controller
- 8-kanaals 10-bits A/D-omzetter
- SPI-interface
- JTAG-interface
- 2 USART's
- Two-Wire-interface
- 8 DIP-switches en 8 LED's beschikbaar voor experimenteerdoeleinden
- Voeding 5 V/ 100 mA

Onderdelenlijst

Weerstanden:
R10 = 120 Ohm (SMD0805)
R2...R9,R13 = 330 Ohm (SMD0805)
R12 = 1 k (SMD0805)
R1,R11 = 10 k (SMD0805)
P1 = potmeter 10 k (RK09K11310KB)
Condensatoren:
C1...C3,C8...C11 = 100 n (SMD0805)
C4,C5 = 22 p (SMD0805)
C6 = 47 µ/20 V (CASE D)
C7 = 10 µ/16 V (CASE B)
Halfgeleiders:
D1 = MBRS130 (SMB)
IC1 = AT90CAN32-16AU (TQFP-64)
IC2 = PCA82C251/N4 (SO8)
IC3 = LD1117S50CTR (SOT223)
LED1...LED9 = SMD-LED (SMD0805)
X1 = kristal 12 MHz
Diversen:
JP1,JP2 = 2-pens pinheader + jumper
K1,K7 = 2x3-pens pinheader
K3 = 3-pens pinheader + jumper
K6 = 2x17-pens pinheader
K4 = haakse 6-pens pinheader
K5 = voedingsconnector
K2 = haakse 9-polige sub-D-connector voor printmontage, male
S8 = drukknop
S0...S7 = 8-voudige DIP-switch
Bouwpakket bestaande uit print met voorgemonteerde SMD's en overige through-hole-componenten: EPS 080671-91, verkrijgbaar via de Elektor-shop
