Accumonitor
Alles onder controle...
Deze schakeling werd in eerste instantie ontwikkeld om de ladingstoestand van de accu in een zonnepaneelinstallatie te bewaken. Maar ze komt natuurlijk overal van pas waar accu’s worden geladen en ontladen. De LPC2103-microcontroller in het apparaat meet met behulp van een 22-bits A/D-converter laad- en ontlaadstroom, ladingstoestand (beschikbare capaciteit) en het momentele vermogen dat door (of aan) de accu wordt geleverd.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
Eigenschappen
Weergave van stroom (mA/A), spanning (mV), capaciteit (Ah) en vermogen (mW/ W).
Geschikt voor het bewaken van verschillende soorten accu‘s
Geschikt voor systemen van 6 V tot 42 V
Maximale meetstroom: ±6 A
Hoge resolutie
Spanning max. 76 mV, Stroom theoretisch 12 µA (weergegeven: 1 mA)
Geringe vermogensopname door efficiënte step-down-converter: < 200 mW (zonder backlight), < 300 mW (met backlight)
Module houdt rekening met eigen verbruik bij stroom- en capaciteitsmeting
Meetinterval 1s
Alarmerings-LED voor indicatie van onder- of overspanning
Verlicht LCD (2x20-tekens)
Compacte opbouw
Seriële interface voor output van gemeten waarden
Firmware gratis te downloaden van de Elektor-website
Weergave van stroom (mA/A), spanning (mV), capaciteit (Ah) en vermogen (mW/ W).
Geschikt voor het bewaken van verschillende soorten accu‘s
Geschikt voor systemen van 6 V tot 42 V
Maximale meetstroom: ±6 A
Hoge resolutie
Spanning max. 76 mV, Stroom theoretisch 12 µA (weergegeven: 1 mA)
Geringe vermogensopname door efficiënte step-down-converter: < 200 mW (zonder backlight), < 300 mW (met backlight)
Module houdt rekening met eigen verbruik bij stroom- en capaciteitsmeting
Meetinterval 1s
Alarmerings-LED voor indicatie van onder- of overspanning
Verlicht LCD (2x20-tekens)
Compacte opbouw
Seriële interface voor output van gemeten waarden
Firmware gratis te downloaden van de Elektor-website
Onderdelenlijst
Weerstanden:
(SMD0805, 1/8 W, 1 %, tenzij anders vermeld)
R1 = 0,05 Ohm/2 W, 1 % (SMD-shuntweerstand 0,5 mm x 0,3 mm, bijv. Vishay/Dale)
R2,R5…R7 = 10 k
R3 = 100 k (zie tekst)
R4 = 1 k
R8 = 8,25 k (zie tekst)
R9,R10 = 0 Ohm (of 1 Ohm, R 10 ook 220 Ohm, zie tekst)
P1 = 10-k-spindel-instelpotmeter, 19 mm (zie tekst)
P2 = 100-k-instelpotmeter, liggend, 10 mm
Condensatoren:
C1 = 100 µ/ 63 V, 20 %, aluminium, SMD (G) of axiale draadaansluiting
C2 = 330 µ/25 V, 20 %, aluminium, SMD (F) of axiale draadaansluiting
C3 = 100 µ/16 V, 10 %, tantaal SMD (7343-31)
C4 = 10 µ/16V, 10 %, X5R, multilayer SMD 1210
C5,C6,C9,C10,C13…C17 = 100 n/50 V, 10 %, XR7, multilayer SMD 0805
C7 = 10 n/50 V, 10 %, XR7, multilayer SMD 0805
C8 = 1 µ /16 V, 10 %, XR7, multilayer SMD 0805
C11,C12 = 22 p/50 V, 5 %, multilayer SMD 0805
Spoelen:
L1 = 330 µH, 590 mA, 20%, SMD 10 mm x 10 mm (bijv. EPCOS)
L2 = 22 µH, 925 mA, 30 %, 5 mm x 35 mm (bijv. WE-TPC, Würth)
Halfgeleiders:
D1 = 3-A-schottky-diode, 100V, 620 mV, SMC-behuizing, bijv. 30BQ100TRPBF (Vishay, IRF)
D2 = LED, rood, low current (2 mA)
T1 = 2N7002 (N-kanaal-MOSFET, 60 V/115 mA, Fairchild, SOT-323)
IC1 = TL2575HV-05 (step-down schakelende regelaar 5 V/1 A, TI, TO263)
IC2 = TPS62007 (step-down schakelende regelaar, TI, MSOP10)
IC3 = TPS79118 (LDO-regelaar, 1,8 V/100 mA, TI, SOT-23-5)
IC4 = MAX6520 (1,2-V-spanningsreferentie, Maxim, SOT23-39
IC5 = LPC2103FBD48 (70-MHz-ARM7, 16 KB Flash, 8 KB RAM, NXP, LQFP48)
IC6 = MCP3550-50 (22-bit-delta-sigma-ADC, Microchip, SOIC08)
Diversen:
X1 = 14,7456-MHz-kristal, 18pF belastingscapaciteit, 30 ppm
S1 = druktoets SPNO voor printmontage (bijv. Omron B3W-1000)
K1,K2 = printkroonsteen, 16 A, 5 mm raster
K3 = 6-polige pinheader, 90°
K4 = 16-polige busheader voor LCD-montage (‘sandwich-header‘)
JP1 = 2-polige pinheader voor jumper
JP2 = 3-polige pinheader voor jumper
LC-display, 2-regels, 2x16 tekens, met backlight, zie tekst (bijv. Elektor Shop, best. nr. 030451-72)
2 x jumper 2,54 mm raster
4 x afstandsbussen M2,5, 15mm

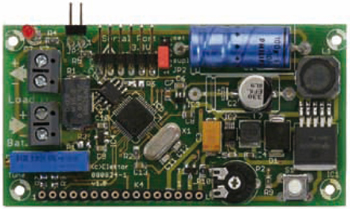

Print 080824-1 (verkrijgbaar in de Elektor-shop, layout te downloaden van www.elektor.nl/080824)
(SMD0805, 1/8 W, 1 %, tenzij anders vermeld)
R1 = 0,05 Ohm/2 W, 1 % (SMD-shuntweerstand 0,5 mm x 0,3 mm, bijv. Vishay/Dale)
R2,R5…R7 = 10 k
R3 = 100 k (zie tekst)
R4 = 1 k
R8 = 8,25 k (zie tekst)
R9,R10 = 0 Ohm (of 1 Ohm, R 10 ook 220 Ohm, zie tekst)
P1 = 10-k-spindel-instelpotmeter, 19 mm (zie tekst)
P2 = 100-k-instelpotmeter, liggend, 10 mm
Condensatoren:
C1 = 100 µ/ 63 V, 20 %, aluminium, SMD (G) of axiale draadaansluiting
C2 = 330 µ/25 V, 20 %, aluminium, SMD (F) of axiale draadaansluiting
C3 = 100 µ/16 V, 10 %, tantaal SMD (7343-31)
C4 = 10 µ/16V, 10 %, X5R, multilayer SMD 1210
C5,C6,C9,C10,C13…C17 = 100 n/50 V, 10 %, XR7, multilayer SMD 0805
C7 = 10 n/50 V, 10 %, XR7, multilayer SMD 0805
C8 = 1 µ /16 V, 10 %, XR7, multilayer SMD 0805
C11,C12 = 22 p/50 V, 5 %, multilayer SMD 0805
Spoelen:
L1 = 330 µH, 590 mA, 20%, SMD 10 mm x 10 mm (bijv. EPCOS)
L2 = 22 µH, 925 mA, 30 %, 5 mm x 35 mm (bijv. WE-TPC, Würth)
Halfgeleiders:
D1 = 3-A-schottky-diode, 100V, 620 mV, SMC-behuizing, bijv. 30BQ100TRPBF (Vishay, IRF)
D2 = LED, rood, low current (2 mA)
T1 = 2N7002 (N-kanaal-MOSFET, 60 V/115 mA, Fairchild, SOT-323)
IC1 = TL2575HV-05 (step-down schakelende regelaar 5 V/1 A, TI, TO263)
IC2 = TPS62007 (step-down schakelende regelaar, TI, MSOP10)
IC3 = TPS79118 (LDO-regelaar, 1,8 V/100 mA, TI, SOT-23-5)
IC4 = MAX6520 (1,2-V-spanningsreferentie, Maxim, SOT23-39
IC5 = LPC2103FBD48 (70-MHz-ARM7, 16 KB Flash, 8 KB RAM, NXP, LQFP48)
IC6 = MCP3550-50 (22-bit-delta-sigma-ADC, Microchip, SOIC08)
Diversen:
X1 = 14,7456-MHz-kristal, 18pF belastingscapaciteit, 30 ppm
S1 = druktoets SPNO voor printmontage (bijv. Omron B3W-1000)
K1,K2 = printkroonsteen, 16 A, 5 mm raster
K3 = 6-polige pinheader, 90°
K4 = 16-polige busheader voor LCD-montage (‘sandwich-header‘)
JP1 = 2-polige pinheader voor jumper
JP2 = 3-polige pinheader voor jumper
LC-display, 2-regels, 2x16 tekens, met backlight, zie tekst (bijv. Elektor Shop, best. nr. 030451-72)
2 x jumper 2,54 mm raster
4 x afstandsbussen M2,5, 15mm
Print 080824-1 (verkrijgbaar in de Elektor-shop, layout te downloaden van www.elektor.nl/080824)
