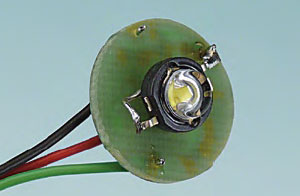

Luxeon-regelaar, Helderheidsregeling voor LED-zaklamp
De kleine superheldere Luxeon-LED’s van Philips Lumileds zijn geschikt voor veel toepassingen, bijvoorbeeld voor kleine maar fijne (zeg maar felle) zaklampen. De volle lichtsterkte is echter niet altijd nodig, wat de vraag naar een eenvoudige manier van helderheidsregeling doet ontstaan. Met een ATtiny is een praktische eenknopsbediening mogelijk.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
Eigenschappen
* Drie helderheidsniveaus instelbaar
* Eenknopsbediening
* Microcontroller-besturing
* Stroomverbruik in sleep-modus slechts 1,2 µA
Onderdelenlijst
Weerstanden:
R1 = 3,3 Ohm (1206)
R2 = 390 Ohm (1206)
Condensatoren:
C1 = 100 n (1206)
C2 = 22 µ/10 V (SMD)
Halfgeleiders:
T1,T2 = 2N2222 (SOT-23)
IC1 = ATtiny25-20SU (SOT-8, geprogrammeerd, EPS-nr. 081159-41)
LED1 = Luxeon-LED 1 W (SMD), wit
Diversen:
Druktoets
Print 081159-1
R1 = 3,3 Ohm (1206)
R2 = 390 Ohm (1206)
Condensatoren:
C1 = 100 n (1206)
C2 = 22 µ/10 V (SMD)
Halfgeleiders:
T1,T2 = 2N2222 (SOT-23)
IC1 = ATtiny25-20SU (SOT-8, geprogrammeerd, EPS-nr. 081159-41)
LED1 = Luxeon-LED 1 W (SMD), wit
Diversen:
Druktoets
Print 081159-1
