Schemerschakelaar
Deze schakeling is ontworpen voor de verlichting van het uithangbord van een wijnboer. Het regelen van de verlichting werd gedaan met behulp van een eenvoudige schakelklok die regelmatig opnieuw geprogrammeerd moest worden om te voorkomen dat de verlichting brandde terwijl er nog daglicht was. Een betere oplossing is een automatische schakelaar die in staat is de schemerperiode tussen dag en nacht te onderscheiden.
Materials
Onderdelenlijst
Weerstanden:
R1 = 47 Ohm 1 W
R2 = 470 k
R3 = LDR
R4, R5 = 100 k
R6 =1 k
P1 = meerslagen-instelpotmeter, vertikaal 1 M
Condensatoren:
C1 = 1,5 µ/400 V MKT
C2 = 1000 µ/25 V, axiaal
C3 = 100 n, multilayer 63 V
C4 = 10 µ/25 V, radiaal
Halfgeleiders:
D1 t/m D4, D6 = 1N4007
D5 = zenerdiode 15 V/1,3 W
T1 = BC547 of equivalent
IC1 = µA741 of equivalent
IC2 = 7812of low-drop regelaar

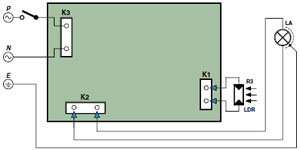

Diversen:
RE1 = relais, spoelspanning 12 V, 10 A maakcontact bij 230 V
K1...K3 = 2-polige printkroonsteen, steek 5 mm
IP55-lasdoos, afm. intern 80 x 80 mm
20 mm PVC-pijp, doorsnede 20 mm
R1 = 47 Ohm 1 W
R2 = 470 k
R3 = LDR
R4, R5 = 100 k
R6 =1 k
P1 = meerslagen-instelpotmeter, vertikaal 1 M
Condensatoren:
C1 = 1,5 µ/400 V MKT
C2 = 1000 µ/25 V, axiaal
C3 = 100 n, multilayer 63 V
C4 = 10 µ/25 V, radiaal
Halfgeleiders:
D1 t/m D4, D6 = 1N4007
D5 = zenerdiode 15 V/1,3 W
T1 = BC547 of equivalent
IC1 = µA741 of equivalent
IC2 = 7812of low-drop regelaar
Diversen:
RE1 = relais, spoelspanning 12 V, 10 A maakcontact bij 230 V
K1...K3 = 2-polige printkroonsteen, steek 5 mm
IP55-lasdoos, afm. intern 80 x 80 mm
20 mm PVC-pijp, doorsnede 20 mm
