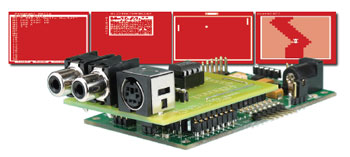

CC2 BASIC-computer

De ATM18 simuleert!

Dankzij de gestaag toenemende rekenkracht van de huidige pc’s is het heel eenvoudig om op de ene computer een andere te simuleren. De gebruiker merkt er nauwelijks iets van. De ATM18 in ons ontwerp is een stuk langzamer, maar voor een kleine BASIC-computer toch nog snel genoeg. Beeld en geluid zijn geheel in de stijl van de eerste thuiscomputers, wat zorgt voor nostalgische gevoelens - dat was ook de bedoeling. Hij is bovendien voorzien van een seriële poort, een paar I/O kanalen en een EEPROM-aansluiting voor het opslaan van programma’s.

Log hier in als abonnee om het artikel te lezen.

Dit is een MEMBER ONLY artikel. Je hebt een abonnement nodig om dit artikel te kunnen lezen.

Voordelen van een abonnement

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Bekijk de aanbiedingen
Beschikbaar vanaf € 6,33 per maand.

Wat is Elektor Exclusief?

Materials

090159-PCB.pdf

090159-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 090159-1-V11

Extra info / Update

Specificaties:
BASIC-Computer in (AVR-)Software
programma-editor met 20 regels, 25 karakters per regels
1 programma in intern flashgeheugen
26 variabelen van elk 1 byte
cinch video-uitgang
enkelkanaals geluidsuitgang, tonen met 1 klankkleur en ruis met omhullende
1200 baud RS232 poort
4 poorten te gebruiken voor I/O of analoge ingang
24C16 poort voor EEPROM met maximaal 4 programma’s
programma’s laden en opslaan via seriële poort

Onderdelenlijst

Weerstanden:
R1...R4 = 2k2
R5 = 1 k
R6 = 470 Ohm
R7 = 5k6
Condensatoren:
C1...C4 = 100 n (SMD 0805)
Halfgeleiders:
IC1 = 24C16
Diversen:
K1 = 6-polig mini-DIN-chassisdeel voor printmontage
K2, K3 = cinch-chassisdeel voor printmontage
K9 = 7-pens header, steek 2,54 mm
K10, K12 = 9-pens header, steek 2,54 mm
K11 = 5-pens header, steek 2,54 mm
K4, K5 = 6-pens haakse header, steek 2,54 mm
JP1 = 2-pens header met jumper
Printplaat 090159-1
Software 090159-11 broncode en overige bestanden
