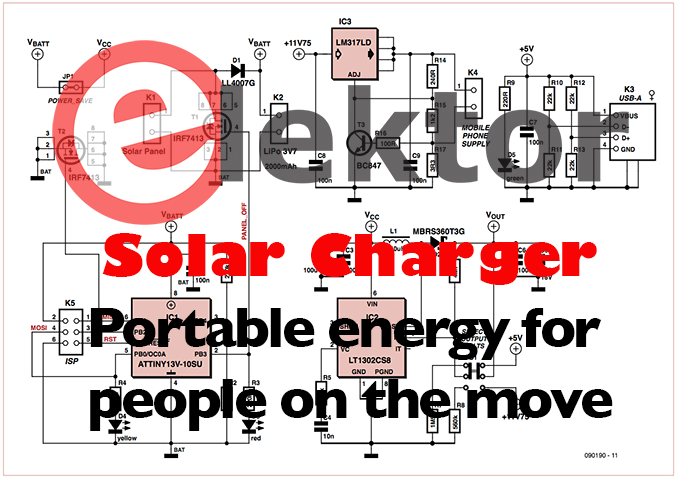

Solar Charger
Zonnecellader voor onderweg
Dit kleine project op het gebied van alternatieve energievoorziening maakt het mogelijk om uw GSM of PDA dagelijks met behulp van een zonnepaneel bij te laden. Een lithium-ion-accu wordt gebruikt voor tijdelijke opslag van de zonne-energie. De Solar Charger bewaakt de accuspanning en beschermt de accu tegen overladen en te ver ontladen.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden (SMD0805, 1/8 W, 1 %, tenzij anders vermeld):
R1 = 270 k
R2 = 82 k
R3,R4,R9 = 220 Ohm
R5,R10…R13 = 22 k
R6 = 4M7
R7 = 1M5
R8 = 560 k
R14 = 240 Ohm
R15 = 1k2
R16 = 100 Ohm
R17 = 3Ohm3
Condensatoren:
C1,C3,C6…C9 = 100 n (SMD0805, 10 %)
C2,C5 = 100 µ/16 V, 10 %, tantaal, SMD
C4 = 10 n (SMD0805, 10 %)
Spoel:
L1 = 10 µH, 2,47 A, 0,066 Ohm, 20%, ferrietkern (bijv. Coiltronics DR74-100-R)
Halfgeleiders:
D1 = 1N4007 (MELF), bijv. LL4007G of BAT85 (zie tekst)
D2 = Schottky-diode
D3 = LED rood, 25 mA, SMD1206
D4 = LED geel, 25 mA, SMD1206
D5 = LED groen, 20 mA, SMD1206
T1,T2 = IRF7413 (International Rectifier)
T3 = BC847 SMD (bijv. BC847CLT1G, On Semiconductor)
IC1 = ATtiny13V-10SU (Atmel), geprogrammeerd EPS 090190-41
IC2 = LT1302 (Linear Technology)
IC3 = LM317LD (bijv. van ST Microelectronics)
Diversen:
K3 = USB-A-connector, SMD (bijv. Lumberg 2410 06)
S1 = Micro-schuifschakelaar, 2-polig om (bijv. Multicomp MCLSS22)
K5 = 6-polige dubbele pinheader, steek
JP1 = 2-polige pinheader met jumper, steek
LiPo-cel 2000 mAh,
ASI-OEM zonnepaneel 4,8 V/80 mA of 5 V/81 mA, of vergelijkbaar
Schottky-diodes BAT85 voor parallelschakeling van de panelen (zie tekst)
Print EPS 090190-1 leverbaar via www.elektor.nl/090190
R1 = 270 k
R2 = 82 k
R3,R4,R9 = 220 Ohm
R5,R10…R13 = 22 k
R6 = 4M7
R7 = 1M5
R8 = 560 k
R14 = 240 Ohm
R15 = 1k2
R16 = 100 Ohm
R17 = 3Ohm3
Condensatoren:
C1,C3,C6…C9 = 100 n (SMD0805, 10 %)
C2,C5 = 100 µ/16 V, 10 %, tantaal, SMD
C4 = 10 n (SMD0805, 10 %)
Spoel:
L1 = 10 µH, 2,47 A, 0,066 Ohm, 20%, ferrietkern (bijv. Coiltronics DR74-100-R)
Halfgeleiders:
D1 = 1N4007 (MELF), bijv. LL4007G of BAT85 (zie tekst)
D2 = Schottky-diode
D3 = LED rood, 25 mA, SMD1206
D4 = LED geel, 25 mA, SMD1206
D5 = LED groen, 20 mA, SMD1206
T1,T2 = IRF7413 (International Rectifier)
T3 = BC847 SMD (bijv. BC847CLT1G, On Semiconductor)
IC1 = ATtiny13V-10SU (Atmel), geprogrammeerd EPS 090190-41
IC2 = LT1302 (Linear Technology)
IC3 = LM317LD (bijv. van ST Microelectronics)
Diversen:
K3 = USB-A-connector, SMD (bijv. Lumberg 2410 06)
S1 = Micro-schuifschakelaar, 2-polig om (bijv. Multicomp MCLSS22)
K5 = 6-polige dubbele pinheader, steek
JP1 = 2-polige pinheader met jumper, steek
LiPo-cel 2000 mAh,
ASI-OEM zonnepaneel 4,8 V/80 mA of 5 V/81 mA, of vergelijkbaar
Schottky-diodes BAT85 voor parallelschakeling van de panelen (zie tekst)
Print EPS 090190-1 leverbaar via www.elektor.nl/090190
