Powerlader
Van voordelige schakelende voeding naar acculader
Het Elektor-forum werkt inspirerend: drie fans van de ElektorWheelie hebben een snellader bedacht voor deze zelfbalancerende elektrische tweewieler. Dit ontwerp laat zich ook gemakkelijk aanpassen voor andere typen accu’s. Als basis dient een industriële schakelende voeding, waarmee het een zeer goed na te bouwen en betaalbaar ontwerp is geworden.
Materials
Extra info / Update
• voor snel oplaadbare 12V-loodaccu’s
• opladen in 3½ uur
• kortsluitvast en beveiligd tegen verkeerd om aansluiten
• geoptimaliseerde laadcurve

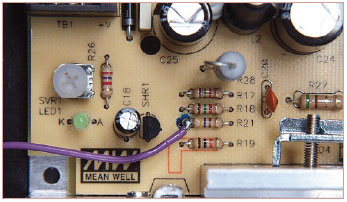

• tuning van een voordelige industriële schakelende voeding
• hoog rendement: 76%
• herkent defecte accu’s
• firmware voor 9Ah-accu’s aan te passen voor andere capaciteiten
• te modificeren voor andere lood- en LiPo-accu’s
Onderdelenlijst
Weerstanden:
R1,R7 = 18 k
R2 = 6k8
R3 = 2k7
R4 = 470 Ohm
R5 = 1k5
R6 = 1 k
R8 = 12 k
R9 = 0Ohm1, 2 W
R10 = 27 k
R11 = 1k2
P1 = 500 Ohm, meerslagen-instelpotmeter
Condensatoren:
(SMD 1206)
C1,C2 = 1 µ/25V, elco of multilayer
C3,C4 = 100 n
C5,C6 = 10 n
Halfgeleiders:
D1 = 50WQ03FN, Schottky, SMD TO252AA
D2 = LL4148, SMD MINIMELF
D3 = 4-pol. RGB-LED,
D4,D5 = BAR43C, Schottky, SMD SOT23
T1 = BC846, SMD SOT23
T2 = FDD5614, SMD TO252AA
IC1 = ATtiny24, SMD SO14
IC2 = LM78L05A, SMD SO8
Diversen:
K1 = 3-pens printconnector, RM 2,54 mm steek
K2 = 2-pens printconnector, RM 2,54 mm steek
K3 = 6-pens printheader (3x2)
schakelende voeding 12V/5A, bijv. Brigatti PSIN06012*
diode voor voeding, bijv. 1N4148*
print*
firmware* voor IC1
* zie tekst artikel
R1,R7 = 18 k
R2 = 6k8
R3 = 2k7
R4 = 470 Ohm
R5 = 1k5
R6 = 1 k
R8 = 12 k
R9 = 0Ohm1, 2 W
R10 = 27 k
R11 = 1k2
P1 = 500 Ohm, meerslagen-instelpotmeter
Condensatoren:
(SMD 1206)
C1,C2 = 1 µ/25V, elco of multilayer
C3,C4 = 100 n
C5,C6 = 10 n
Halfgeleiders:
D1 = 50WQ03FN, Schottky, SMD TO252AA
D2 = LL4148, SMD MINIMELF
D3 = 4-pol. RGB-LED,
D4,D5 = BAR43C, Schottky, SMD SOT23
T1 = BC846, SMD SOT23
T2 = FDD5614, SMD TO252AA
IC1 = ATtiny24, SMD SO14
IC2 = LM78L05A, SMD SO8
Diversen:
K1 = 3-pens printconnector, RM 2,54 mm steek
K2 = 2-pens printconnector, RM 2,54 mm steek
K3 = 6-pens printheader (3x2)
schakelende voeding 12V/5A, bijv. Brigatti PSIN06012*
diode voor voeding, bijv. 1N4148*
print*
firmware* voor IC1
* zie tekst artikel
