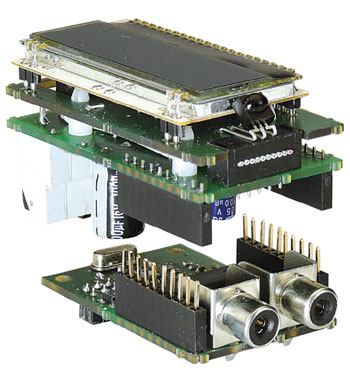

Modulo D
De kleinste stereo versterker ter wereld
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
Let op:
Voor de bediening van deze versterker is een RC5-compatibele afstandsbediening nodig die geconfigureerd is voor het bedienen van een CD-speler.
Eigenschappen:
- 2 x 20 W continu aan 4 Ohm luidsprekers
- Laag-, hoog-, volume- en preset-niveau-instelling via de afstandbediening
- Geschikt voor RC5-compatibele afstandbedieningen
- Digitale besturing van alle functies via ATmega8 microcontroller.
- Functieaanduiding op 3-regelig LC-display met 20 tekens/regel
- Stereo-ingang via Cinch-bussen
- Tweede ingang via header (softwarematig omschakelbaar)
- Tekstdisplay met IR-ontvanger zeer eenvoudig 'los' te monteren met een 10-polige bandkabel
- Expansiepoort voor uitbreidingen (bijv. MP3-speler of handmatige bediening)
- Open-source firmware waarmee individuele uitbreiding voor speciale toepassingen mogelijk is
- Ultracompact omdat geen koelelement nodig is
- Afmetingen (module zonder behuizing) 65 mm x 40 mm x 35 mm
- Rendement tot 93 %
- Voedingspanning 11…14 V
- Geschikt voor boordspanning van boten of goedkope 12 V netvoeding (min. 4 A)
Correcties:
In het schema van deze versterker (figuur 1 op blz. 23) kloppen de waarden van enkele componenten niet, wat leidt tot een ingangsconfiguratie met een te grote capacitieve belasting. De condensatoren C15, C24, C31 en C32 moeten allemaal 220 pF zijn in plaats van de vermelde 1 ?F. Verder moeten de weerstanden R22 en R23 worden weggelaten. Helaas staat dit in de onderdelenlijst ook fout. Bij de door ons geleverde, deels opgebouwde printen zijn wel de correcte waarden gebruikt.
Onderdelenlijst
Weerstanden:
R7 = 0 Ohm (SMD0603)
R26,R27,R28,R29 = 10 Ohm (SMD0603)
R17, R18 = 22 Ohm (SMD0603)
R5 = 100 Ohm (SMD0603)R22,R23 = 180 Ohm (SMD0603)R15,R16 = 2k2 (SMD0603)
R6, R8 = 4k7 (SMD0603)
R9, R10, R19,R20,R21,R22,R24,R25 = 10 k (SMD0603)
R1,R2,R3,R4 = 20 k (SMD0603)
R11, R12,R13,R14 = 47 k (SMD0603)
Spoelen:
L1,L2,L3,L4,L5 = UKW-ontstoorspoel (6-gaats ferriet)
Condensatoren:
C44, C45 = 22 p (SMD0603)
C20,C21,C22,C23 = 470 p (SMD0603)
C33,C34 = 5n6 (SMD0603)
C3,C4,C5,C6,C17,C18,C19,C41,C42,C43,C46,C48 = 100 n (SMD0603)
C35,C38 = 150 n (SMD0603)
C36,C39 = 330 n (SMD0603)
C29,C30,C40,C50,C51,C52 = 470 n (0603)
C1,C2,C7,C9,C10,C13,C14,C15,C24,C25,C26,C27,C28,C31,C32 = 1 µ (SMD0603)
C15,C24,C31,C32 = 220 p
C37,C47,C49 = 10 µ/16 V (SMD tantaal behuizing B)
C8 = 100 µ/16 V radiaal
C11,C12 = 1000 µ/16 V radiaal
Halfgeleiders:
D1 = P6SMB16A (SMB)
T1 = BC847 (SOT23)
IC1 = 78L05 (SO8)
IC2 = TSOP34836
IC3 = LD1117-3V3 (SMD SOT223)
IC4 = MAX9744 (MLF44)
IC5 = 78M09 (DPAK)
IC6 = TDA7449 (DIL20)
IC7 = ATMEGA8-16 (TQFP32) (geprogrammeerd 090563-41)
X1 = kristal 8-MHz (HC49U-V)
Diversen:
LCD1 = EA DOGM 163 met backlight
K1, K3, K10, K11= 10-polige contactbus, recht, steek 2,54, hoogte 8,5 mm
K2 = 10-aderige bandkabel lengte 14cm
K4,K5,K6 = printkroonsteen SPRINGCON 6polig steek 5,0 mm
K7 = uitbreidingspoort (optioneel)
K8,K9 = ISP-programmeeraansluiting voor Mega8 2x3polig (optioneel)
K13,K14 = cinch-bus voor printmontage, steek 7,5 mm
4 kunststof print-afstandhouders 4,8 mm
header 20polig
Onderdelenpakket met kant-en-klaar van SMD’s voorziene printen en alle onderdelen EPS 090563-71
