Verliesvrije belasting
Slim ontwerp houdt dissipatie laag

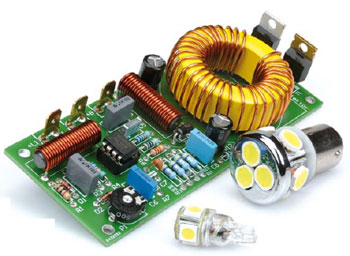

De titel van dit artikel zou enige discussie kunnen uitlokken, omdat elke belasting nu eenmaal altijd enig vermogen dissipeert. Toch doet het hier voorgestelde concept precies wat de titel belooft. De schakeling vormt een belasting voor uw auto-elektronica die de waarschuwingslampjes voor kapotte koplampen en achterlichten aanstuurt. Dat is van nut als u die gloeilampen hebt vervangen door LED's. Onze belasting verstookt geen overtollige energie, zoals een shuntweerstand zou doen.
Materials
Onderdelenlijst
Weerstanden:
R1,R4 = 6k8
R2,R3,R7 = 1 k
R5,R12 = 10 Ohm
R6 = 22 k
R8…R11 = 0 Ohm47, 0,5 W*
R13 = 0 Ohm1, 2 W*
P1 = 470 Ohm instelpotmeter
Condensatoren:
C1,C2 = 100 µ/35 V, low ESR
C3,C4 = 100 n
C5 = 10 n
C6 = 1 n
C7 = 470 p
C8 = 2n2
Spoelen:
L1,L2 = 10 µH, 5 A (Würth 7447150 of Conrad 420284)
L3 = 100 µH, 5 A (Würth 7447070 of Conrad 438020)
Halfgeleiders:
D1,D2 = 1N4148
D3 = MBR1045
D4 = P6KE15A, TVS-diode 15 V/600 W
IC1 = UC3845N
T1 = IRFZ48N
Diversen:
6,35 mm vlaksteker voor printmontage
TO220-isolatieplaatjes voor D4 en T1
koelvin 10 K/W*
Print 110755
R1,R4 = 6k8
R2,R3,R7 = 1 k
R5,R12 = 10 Ohm
R6 = 22 k
R8…R11 = 0 Ohm47, 0,5 W*
R13 = 0 Ohm1, 2 W*
P1 = 470 Ohm instelpotmeter
Condensatoren:
C1,C2 = 100 µ/35 V, low ESR
C3,C4 = 100 n
C5 = 10 n
C6 = 1 n
C7 = 470 p
C8 = 2n2
Spoelen:
L1,L2 = 10 µH, 5 A (Würth 7447150 of Conrad 420284)
L3 = 100 µH, 5 A (Würth 7447070 of Conrad 438020)
Halfgeleiders:
D1,D2 = 1N4148
D3 = MBR1045
D4 = P6KE15A, TVS-diode 15 V/600 W
IC1 = UC3845N
T1 = IRFZ48N
Diversen:
6,35 mm vlaksteker voor printmontage
TO220-isolatieplaatjes voor D4 en T1
koelvin 10 K/W*
Print 110755
