The Preamp 2012 (2)
Deel 2: Moving Coil / Moving Magnet (MC/MM) print

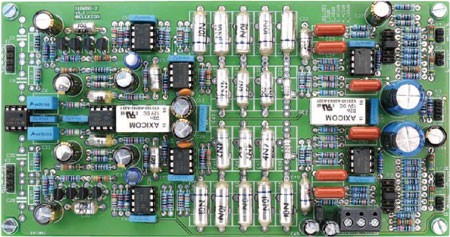

Mocht U het nog niet weten, vinylplaten komen weer helemaal terug. Er zijn zelfs jonge musici die hun nieuwe materiaal niet alleen op CD uitbrengen, maar ook op vinyl, liefst in 180-grams uitvoering. Bovendien zijn er tegenwoordig draaitafels van topklasse verkrijgbaar voor astronomische prijzen. Natuurlijk heeft dat alleen maar zin als je beschikt over een uitstekende voorversterker die optimaal is aangepast op je MC- of MM-element. Deze schakeling biedt daarvoor diverse mogelijkheden!
