Universele schakelende voedingsmodules

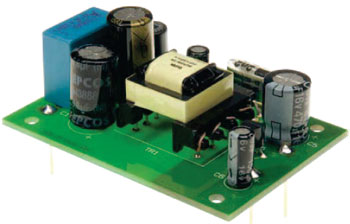

De in dit artikel beschreven schakelende voedingsmodules SPS05 en SPS12 leveren gestabiliseerde uitgangsspanningen van respectievelijk 5 V en 12 V en dissiperen minder dan 0,2 W. De modules zijn ontworpen om direct op uw eigen print te worden geplaatst en worden op dezelfde wijze gemonteerd als ingegoten netspanningstransformatoren.
Dit project is verkrijgbaar als compleet bouwpakket met SMD-voorgemonteerde print, alle componenten, trafo en behuizing met bodemplaat.
De prijs van het bouwpakket voor de 5-V-module of de 12-V-module bedraagt € 16,95 + verzendkosten.
Extra info / Update
Uitgangsspanning: 5 VDC (SPS05 M); 12 VDC (SPS12 M)
Uitgangsstroom: 1 A (SPS05 M); 0,5 A (SPS12 M)
Standby-verbruik: < 0,2 W
Ingangsspanning: 100...255 VAC
Netfrequentie: 50/60 Hz
Aansluitingen: soldeerpennen
Afmetingen: 64,2 x 53 x 30 mm
Uitgangsstroom: 1 A (SPS05 M); 0,5 A (SPS12 M)
Standby-verbruik: < 0,2 W
Ingangsspanning: 100...255 VAC
Netfrequentie: 50/60 Hz
Aansluitingen: soldeerpennen
Afmetingen: 64,2 x 53 x 30 mm
Onderdelenlijst
Weerstanden:
(SMD0805, tenzij anders vermeld)
R1 = 6k8 (bij 12-V-module: niet aanwezig)
R2 = 5k6 (bij 12-V-module: 10 k)
R3 = 1 k
R4 = 560 Ohm (bij 12-V-module: 1k8)
R5,R8 = 10 k
R6 = 10 Ohm
R7 = 1Ohm0 (SMD1206) (bij 12-V-module: 2Ohm2)
R9 = 1Ohm2 (SMD1206) (bij 12-V-module: 2Ohm2)
R10 = 39 k
Condensatoren:
C1 = 470 n/250 V~ X2,MKP
C2 = 10 µ/400 V, 105 °C
C3 = 6µ8 /400 V, 105 °C
C4 = 2n2/250 V~, Y2
C5 = 470 µ/16 V
C6 = 100 µ/16 V
C7 = 100 n (SMD0805)
C8 = 10 µ/63 V
C9 = 47 n (SMD0805)
C10,C11 = 10 n (SMD0805)
Spoelen:
L3 = smoorspoel 10 µH/1,3 A SMD
L5 = smoorspoel 1 mH/0,1 A SMD
TR1 = printtrafo 750871010 (bij 12-V-module: 750871030)
Halfgeleiders:
D1 = SMAJ188A-TR SMD
D2 = BYG20J
D3 = MBRS340 SMD
D4 = LL4148
D5 = TL431CLP
GL1 = MB6S SMD
T1 = BC848C
IC1 = SFH617-2
IC2 = VIPer12A SMD
Diversen:
SI1 = zekering 0,5 A traag
Printzekeringhouder voor SI1
ST1...ST4 = pinheader 4-polig, 19 mm, recht
4 kunststof afstandsbussen M3 x 5 mm
4 polyamide bouten, verzonken kop, M3 x 12 mm
4 kunststof moeren M3
1 grondplaat voor module
1 bedrukte modulebehuizing (5 V: SPS05M; 12 V SPS12M)
(SMD0805, tenzij anders vermeld)
R1 = 6k8 (bij 12-V-module: niet aanwezig)
R2 = 5k6 (bij 12-V-module: 10 k)
R3 = 1 k
R4 = 560 Ohm (bij 12-V-module: 1k8)
R5,R8 = 10 k
R6 = 10 Ohm
R7 = 1Ohm0 (SMD1206) (bij 12-V-module: 2Ohm2)
R9 = 1Ohm2 (SMD1206) (bij 12-V-module: 2Ohm2)
R10 = 39 k
Condensatoren:
C1 = 470 n/250 V~ X2,MKP
C2 = 10 µ/400 V, 105 °C
C3 = 6µ8 /400 V, 105 °C
C4 = 2n2/250 V~, Y2
C5 = 470 µ/16 V
C6 = 100 µ/16 V
C7 = 100 n (SMD0805)
C8 = 10 µ/63 V
C9 = 47 n (SMD0805)
C10,C11 = 10 n (SMD0805)
Spoelen:
L3 = smoorspoel 10 µH/1,3 A SMD
L5 = smoorspoel 1 mH/0,1 A SMD
TR1 = printtrafo 750871010 (bij 12-V-module: 750871030)
Halfgeleiders:
D1 = SMAJ188A-TR SMD
D2 = BYG20J
D3 = MBRS340 SMD
D4 = LL4148
D5 = TL431CLP
GL1 = MB6S SMD
T1 = BC848C
IC1 = SFH617-2
IC2 = VIPer12A SMD
Diversen:
SI1 = zekering 0,5 A traag
Printzekeringhouder voor SI1
ST1...ST4 = pinheader 4-polig, 19 mm, recht
4 kunststof afstandsbussen M3 x 5 mm
4 polyamide bouten, verzonken kop, M3 x 12 mm
4 kunststof moeren M3
1 grondplaat voor module
1 bedrukte modulebehuizing (5 V: SPS05M; 12 V SPS12M)
