Standby-killer
Het thema energiebesparing heeft in de afgelopen 40 jaar niets van zijn actualiteit verloren. Tegenwoordig moeten alle nieuwe apparaten zo zuinig mogelijk met energie omspringen. Over de gewone vaste telefoon, die in miljoenenaantallen in bijna elk huishouden continu stroom verspilt, heeft men nog niet echt nagedacht. Hier is een oplossing voor dit probleem.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Onderdelenlijst
R1 = 1 M
R2 = 1k5
Condensatoren:
C1 = 1µ5/400 V MKT, steek 15/22,5/27,5 mm
C2 = 10 µ/63 V radiaal, steek 2,5 mm, ø 6,3 mm
C3 = 22 µ/40 V radiaal, steek 2,5 mm, ø 6,3 mm
C4 = 10 n, steek 5/7,5 mm
C5,C8 = 100 n, steek 5/7,5 mm
C6 = 1 µ/63 V radiaal, steek 2,5 mm, ø 6,3 mm
C7 = 100 µ/40 V, steek 2,5 mm, ø 8,5 mm
C9,C10,C11,C12 = 10 n keramisch, steek 5 mm
Halfgeleiders:
D1…D8,D12…D15 = 1N4004
D9 = LED rood
D10 = 1N4148
D11 = LED groen
IC1 = CNY17 (DIP6)
IC2 = NE555 (DIP8)
IC3 = LM78L12
Diversen:
K1,K2 = RJ-11-connector voor printmontage (4- of 6-polig)
K3,K4 = 2-polige printkroonsteen, steek 7,5 mm
JP1…JP3 = 3-polige SIL-pinheader, steek 2,54 mm, + jumper
JP4 = 1 draadbrug voor 230 V of 2 draadbruggen voor 115 V (zie tekst)
RE1 = DE2a-L2-12V Panasonic, dubbelpolig 8 A/250 VAC, 2 spoelen 720 Ohm/12 V, bistabiel
S1 = druktoets met maakcontact, 1 A
TR1 = nettrafo AVB0,5/2/6, 2 x 115 V prim., 2 x 6 V sec., 0,5 VA

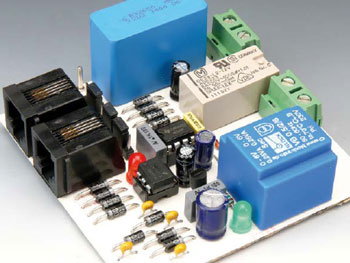

Print 091046-1
