Accu-checker
Capaciteit meten door gecontroleerde ontlading

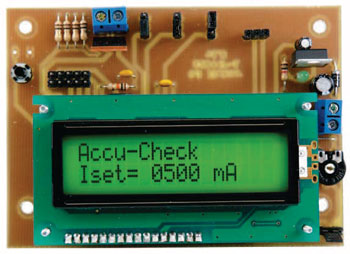

Om de capaciteit van een accu te bepalen kunnen we hem gemakkelijk opladen en dan gecontroleerd weer ontladen. Met zo’n ontladingsmeter kunnen we goed onderzoeken of de capaciteit na een paar laad/ontlaadcycli van een oude accu weer toeneemt of dat de accu niet meer te repareren is en het einde van zijn levensduur bereikt is.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Onderdelenlijst
Weerstanden:
R1 = 470 (
R2,R4,R5,R10 = 1 k
R3 = 10 k
R6..R9 = 1 (, 1 %/0,5 W
P1 = instelpotmeter 20 k, liggend
Condensatoren:
C1..C3 = 100 n
C4,C6 = 10 µ/10 V radiaal, steek 2 mm/5 mm
C5 = 100 µ/10 V radiaal, steek 2,5 mm/6 mm
C7,C8 = 22 p
Halfgeleiders:
D1,D2 = BAT43
D3 = 1N4001
D4 = LED rood, 3 mm
T1 = IRL3803
LCD1 = TC1602C
IC1 = ATmega88-20 (geprogrammeerd, EPS-nr. 120447-41)
IC2 = LM285-2V5
IC3 = 7805
Diversen:
LCD1 = LC-display 2x16 karakters, bijv. Elektor-nr. 120061-71
K1 = 2x5-pens header, steek 2,54 mm
K2,K4 = tweepolige printkroonsteen, steek 5 mm
K3 = 3-pens header, steek 2,54 mm
JP1..JP4 = 3-pens header, steek 2,54 mm
S1 = druktoets
Print nr. 120447-1
Weerstanden:
R1 = 470 (
R2,R4,R5,R10 = 1 k
R3 = 10 k
R6..R9 = 1 (, 1 %/0,5 W
P1 = instelpotmeter 20 k, liggend
Condensatoren:
C1..C3 = 100 n
C4,C6 = 10 µ/10 V radiaal, steek 2 mm/5 mm
C5 = 100 µ/10 V radiaal, steek 2,5 mm/6 mm
C7,C8 = 22 p
Halfgeleiders:
D1,D2 = BAT43
D3 = 1N4001
D4 = LED rood, 3 mm
T1 = IRL3803
LCD1 = TC1602C
IC1 = ATmega88-20 (geprogrammeerd, EPS-nr. 120447-41)
IC2 = LM285-2V5
IC3 = 7805
Diversen:
LCD1 = LC-display 2x16 karakters, bijv. Elektor-nr. 120061-71
K1 = 2x5-pens header, steek 2,54 mm
K2,K4 = tweepolige printkroonsteen, steek 5 mm
K3 = 3-pens header, steek 2,54 mm
JP1..JP4 = 3-pens header, steek 2,54 mm
S1 = druktoets
Print nr. 120447-1
