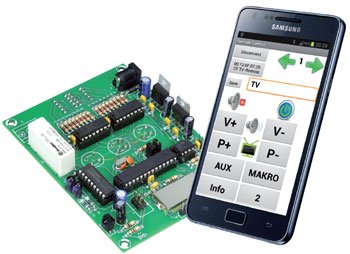

Smartphone als afstandsbediening
Interface plus app voor Android-apparaten
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden:
R1..R4,R6..R9,R13..R20 = 270 Ohm
R5,R25,R26 = 1 k
R10,R24 = 10 k
R11,R12 = 4k7
R21,R22 = 10 Ohm
R23 = 100 Ohm
Condensatoren:
C1,C2,C3,C4,C7,C13,C14,C15,C16 = 100 n
C5,C6 = 22 p keramisch
C8,C11,C12 = 10 µ/25 V radiaal
C9,C10 = 100 µ/25 V radiaal
Halfgeleiders:
D1,D5,D6 = LED rood, 3 mm, low current
D2,D7 = 1N4001
D3,D4 = IR-zenddiode 940 nm TSAL6200 (Vishay)
LD1,LD2 = 7-segment LED-display 10 mm (Kingbright SC39-11SURKWA)
IC1 = CAT24C512LI-G (On Semiconductor)
IC2,IC4 = 74HC595N
IC3 = ATmega88-20PU (Atmel), geprogrammeerd: 120043-41 [2]
IC5 = ULN2803APG
IC6 = IR-ontvanger 36 kHz TSOP32236 (Vishay)
IC7 = 7805
IC8 = LF33CV (ST)
Mod1 = Bluetooth-module BTM-222 (Rayson)
Diversen:
X1 = kristal 14,7456 MHz
Re1 = 6V-relais SPDT (1x om), Finder 43.41.7.006.2000
S1...S3 = druktoets SPNO, rond
JP1...JP3 = 2-polige pinheader met jumper
K1 = 2x3-polige pinheader
K2 = 3-polige printkroonsteen, steek 5 mm
K3 = 4-polige SIL-stekker
K4 = voedingsconnector 2,1 mm
Print nr. 120043-1
