USB-thermometer
Eenvoudig uitlezen van externe apparaten via USB
Vroeger werkte de seriële RS232-interface voor elektronici als haarlemmerolie: het was een universele aansluiting. Dat is de laatste jaren steeds meer veranderd, want bij moderne PC’s zijn de negenpolige sub-D-connectors zeldzaam geworden. Als we tegenwoordig eigen elektronica met een PC willen verbinden, zijn we aangewezen op USB. Maar aan de PC-kant moeten we dan een geschikte driver hebben. Dit project geeft een elegante oplossing voor dit probleem.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

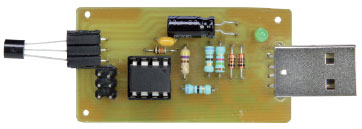

PCB
Onderdelenlijst
Onderdelenlijst
Weerstanden:
(Alle 0,25 W)
R1,R3 = 68 Ohm
R2 = 1k5
R4 = 470 Ohm
R5 = 10 k
Condensatoren:
C1 = 100 n, keramisch, steek 5 mm
C2 = 25 µ/16 V, elco, steek 2,5 mm
Halfgeleiders:
IC1 = ATtiny85-20UP, 8-pens DIL (geprogrammeerd: 120620-41 [6])
IC2 = DS1820, 3-pens, TO92-behuizing
D1,D2 = zenerdiode 3,6 V/0,5 W
D3 = LED groen, 5 mm
Diversen:
K1 = USB-connector type A, voor printmontage
K2 = 2x3-pens pinheader, steek 2,54 mm
Print 120620-1
Weerstanden:
(Alle 0,25 W)
R1,R3 = 68 Ohm
R2 = 1k5
R4 = 470 Ohm
R5 = 10 k
Condensatoren:
C1 = 100 n, keramisch, steek 5 mm
C2 = 25 µ/16 V, elco, steek 2,5 mm
Halfgeleiders:
IC1 = ATtiny85-20UP, 8-pens DIL (geprogrammeerd: 120620-41 [6])
IC2 = DS1820, 3-pens, TO92-behuizing
D1,D2 = zenerdiode 3,6 V/0,5 W
D3 = LED groen, 5 mm
Diversen:
K1 = USB-connector type A, voor printmontage
K2 = 2x3-pens pinheader, steek 2,54 mm
Print 120620-1
