Meerkanaals temperatuur-logger

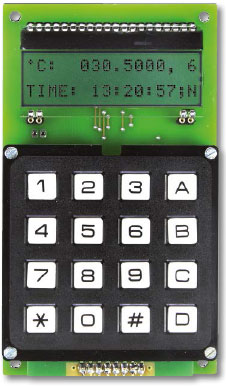

Met deze datalogger kunt u tot zes temperatuurkanalen registreren gedurende een bepaalde tijd. Meetgegevens, voorzien van een datum- en tijdstempel, worden in CSV-formaat opgeslagen op een SD-kaartje voor latere verwerking op een pc. Deze logger is bovendien voorzien van een LCD en een toetsenbordje voor stand-alone bediening.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Onderdelenlijst
Weerstanden:
R1,R2,R21,R28,R29,R30,R31,R32,R33 = 10 k 5%, 125 mW
R3,R4,R5,R6,R7,R8,R13,R14 = 100 Ohm 5%, 125 mW
R9,R10,R11,R12 = 8k2 5%, 125mW
R15,R16,R17,R22,R23,R24,R25,R26 = 1 k 5%, 125mW
R18,R19 = 1Ohm5 5%, 100mW
R20 = 18 k 5%, 125mW
R27 = 56 k 5%, 125 mW
Condensatoren:
(SMD 0805)
C1,C2,C3,C6,C7 = 100 n/50V 20%
C4 = 1 µ/16 V
C5 = 470 n/25 V
C8,C9 = 22 p/50 V 5%
C10 = 10 µ
C11 = 22 µ/10 V
Halfgeleiders:
D1,D2 = low-current LED, 3 mm
T1 = BC850 (NPN-transistor 45V, SOT-23)
IC1 = DS1338Z33+ (realtime-clock, SOIC8)
IC2 = PIC18F4520-I/PT (geprogrammeerd, nr. 120637-41)
IC3 = AP1117E33G (LDO-regelaar 3,3 V, SOT223)
IC4,IC5,IC6,IC7,IC8,IC9 = DS18S20 (1-Wire temperatuursensor, TO92, niet op print)
Diversen:
Kb1 = 4x4 toetsenbord (MCAK1604NBWB, Multicomp)
X1 = kristal 32,768 kHz, 12,5 pF belasting, 20 ppm, 4,1x1,5 mm (Abracon ABS09-32.768KHZ-T)
X2 = kristal 8 MHz, 18 pF belasting, 20 ppm, 5x3,2 mm (Abracon ABM3-8.000MHZ-D2Y-T)
Card1 = microSD-connector (Hirose DM3AT-SF-PEJM5(40))
BT1 = CR2032 met houder voor printmontage
LCD1 = 2x16 karakter LCD (DOGM162W-A)
evt. backlight EA LED55x31-G
K1 = haakse 6-pens pinheader, steek 2,54 mm
K2 = haakse 2-pens pinheader, steek 2,54 mm
K3..K8 = 3-pens haakse pinheader of connector, steek 2,54 mm
female connectorstrip, steek 2,54 mm, met gedraaide bussen, voor montage van LCD en toetsenbord
print nr. 120637-1
Weerstanden:
R1,R2,R21,R28,R29,R30,R31,R32,R33 = 10 k 5%, 125 mW
R3,R4,R5,R6,R7,R8,R13,R14 = 100 Ohm 5%, 125 mW
R9,R10,R11,R12 = 8k2 5%, 125mW
R15,R16,R17,R22,R23,R24,R25,R26 = 1 k 5%, 125mW
R18,R19 = 1Ohm5 5%, 100mW
R20 = 18 k 5%, 125mW
R27 = 56 k 5%, 125 mW
Condensatoren:
(SMD 0805)
C1,C2,C3,C6,C7 = 100 n/50V 20%
C4 = 1 µ/16 V
C5 = 470 n/25 V
C8,C9 = 22 p/50 V 5%
C10 = 10 µ
C11 = 22 µ/10 V
Halfgeleiders:
D1,D2 = low-current LED, 3 mm
T1 = BC850 (NPN-transistor 45V, SOT-23)
IC1 = DS1338Z33+ (realtime-clock, SOIC8)
IC2 = PIC18F4520-I/PT (geprogrammeerd, nr. 120637-41)
IC3 = AP1117E33G (LDO-regelaar 3,3 V, SOT223)
IC4,IC5,IC6,IC7,IC8,IC9 = DS18S20 (1-Wire temperatuursensor, TO92, niet op print)
Diversen:
Kb1 = 4x4 toetsenbord (MCAK1604NBWB, Multicomp)
X1 = kristal 32,768 kHz, 12,5 pF belasting, 20 ppm, 4,1x1,5 mm (Abracon ABS09-32.768KHZ-T)
X2 = kristal 8 MHz, 18 pF belasting, 20 ppm, 5x3,2 mm (Abracon ABM3-8.000MHZ-D2Y-T)
Card1 = microSD-connector (Hirose DM3AT-SF-PEJM5(40))
BT1 = CR2032 met houder voor printmontage
LCD1 = 2x16 karakter LCD (DOGM162W-A)
evt. backlight EA LED55x31-G
K1 = haakse 6-pens pinheader, steek 2,54 mm
K2 = haakse 2-pens pinheader, steek 2,54 mm
K3..K8 = 3-pens haakse pinheader of connector, steek 2,54 mm
female connectorstrip, steek 2,54 mm, met gedraaide bussen, voor montage van LCD en toetsenbord
print nr. 120637-1
