LED-VU XXL

Met groot bereik en hoge resolutie

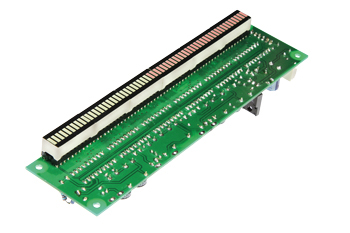

Een LED-VU-meter is een prima hulpmiddel om de grootte van audiospanningen goed in de gaten te houden en zo oversturing te voorkomen, bijvoorbeeld bij een mengpaneel of een gitaarversterker. De hier beschreven schakeling heeft een bijzonder groot bereik van 60 dB en een stapgrootte van 1 dB dankzij de toepassing van 6 LM3915-driver-IC's die in totaal 60 LED's aansturen.

Log hier in als abonnee om het artikel te lezen.

Dit is een MEMBER ONLY artikel. Je hebt een abonnement nodig om dit artikel te kunnen lezen.

Voordelen van een abonnement

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Bekijk de aanbiedingen
Beschikbaar vanaf € 6,33 per maand.

Wat is Elektor Exclusief?

Materials

www.elektor-magazine.nl/000083

www.elektormagazine.nl/120698

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 120698-1.zip

Onderdelenlijst

Onderdelenlijst
Weerstanden:
(0,25 W/1%)
R1 = zie tekst en tabel 2
R2 = 10 k
R3,R6,R9 = 820 Ohm
R4a = 36 k
R4b,R7b = 2k4
R5,R8,R11 = 47 Ohm
R7a = 9k1
R10 = 1k6
R12,R13,R14 = 680 Ohm
P1..P6 = instelpotmeter 100 Ohm, liggend
Condensatoren:
C1 = 1000 µ/35 V low ESR, steek 5 mm, diam. 13 mm
C2 = 10 µ/16 V low ESR, steek 2 mm, diam. 5 mm
C3 = 1 µ/100 V MKT, steek 5 mm
C4 = 1 n, steek 5 mm
C5..C10 = 100 n, steek 2,5 mm
C11..C13 = 22 n, steek 2,5 mm
Halfgeleiders:
B1 = DB101
D1..D50 = 10-bar LED-display groen, 10,16 x 25,40 mm
D51..D60 = 10-bar LED-display rood, 10,16 x 25,40 mm
IC1..IC6 = LM3915N
IC7 = LM7812 (TO220)
Diversen:
J1,J2,J3 = 2-polige printkroonsteen, steek 2,54 mm
6 IC-voetjes DIP-20 voor LED-bars
6 IC-voetjes DIP-18 voor 3915-IC's
Print 120698-1
