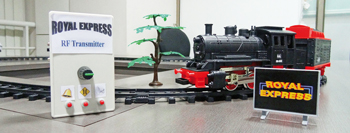

draadloze modeltrein-besturing
Met 433-MHz-modules
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
-1
Weerstanden:
R1,R4..R6 = 10 k
R2 = 330 Ohm
R3 = 4k7
P1 = 5 k draaipotmeter
Condensatoren:
C1 = 10 µ/25 V
C2 = 47 µ/16 V
C3..C6 = 100 n
Halfgeleiders:
D1,D2 = BAT43
D3 = LED 3 mm, rood
IC1 = LP2950CZ-3.3
IC2 = PIC18F14K22-I/P (geprogrammeerd, nr. 130160-41 [5])
Diversen:
MOD1 = RFM12B-433 3,3 V(Hope RF)
K1 = 2-pens header
K2 = 5-pens header
S1 = 2-pens header en/of enkelpolige (schuif-)schakelaar
S2..S4 = druktoetsen
Print 130160-1
Onderdelenlijst ontvanger
-2
Weerstanden:
R1...R4,R7,R8 = 10 k
R6,R9 = 1 k
R5 = 330 Ohm
Condensatoren:
C1,C3...C6 = 100 n
C2 = 47 µ/16 V
Halfgeleiders:
D1,D3 = BAT43
D2 = LED 3 mm, rood
T1,T2 = BC547
IC1 = LP2950CZ-3.3
IC2 = PIC18F14K22-I/P (geprogrammeerd, nr. 130160-41 [5])
Diversen:
MOD1 = RFM12B-433-D 3,3 V
K1 = 4-pens header
K2 = 5-pens header
Print 130160-2
