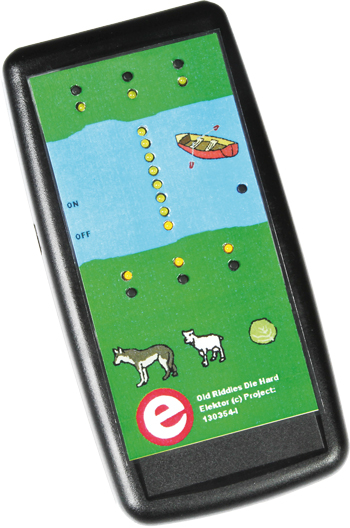

De kool, de geit, de wolf en de boer
Een onsterfelijk raadsel
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden:
(5%, 0,25 W)
R1,R8..R13 = 270 Ohm
R2..R5,R7,R14..R19 = 10 k
R6 = 100 Ohm
Condensatoren:
C1 = 1 n
C6,C7 = 100 n
C3 = 100 µ/50 V radiaal
C5 = 1 µ/50 V radiaal
Halfgeleiders:
IC1 = ATtiny2313-20PU (geprogrammeerd, Elektor-nr. 130354-41)
IC2 = 74HC138N
IC3 = SN74HC148
IC4 = MC78L05Z
LED1..LED14 = LED 3 mm
D1 = 1N4148
T1 = BC547
Diversen:
BZ1 = buzzer, Kingstate (15027377)
S1..S7 = druktoets voor printmontage, Omron B3F-1070, 6x6x9,5 mm (959698)
S8 = schuifschakelaar met wisselcontact, voor printmontage (674357)
K1 = 2-pens header
K2 = niet gebruikt, optioneel
9-V-batterij met aansluitclip
Print nr. 130354-1
Nummers tussen haakjes zijn Farnell-bestelnummers
