DHZ-LED-zaklamp
Beter dan een gekocht exemplaar
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden:
R1 = 1k5, SMD 0805
Condensatoren:
C1 = 4µ7/6,3 V, SMD 0805
C2 = 1 µ/16 V, SMD 0805
Spoelen:
L1 = 4,7 µH (Würth Elektronik 1812 Case SMD)
Halfgeleiders:
D1 = ZHS400 Schottky-diode
LED1,LED2 = LED wit, 5 mm (bijv. Reichelt 5-25000 WS)
IC1 = LT1932ES6
Diversen:
S1 = schakelaar voor printmontage, staand (bijv. EG1213)
Batterijhouder voor 2 microcellen (AAA)
Behuizing (bijv. Hammond 15930)

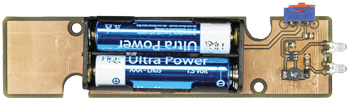

Print nr. 140066-1
