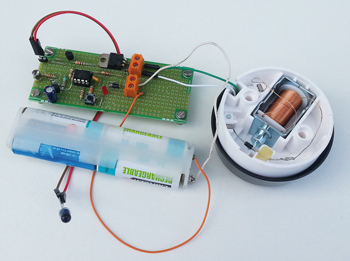

Diervriendelijke muizenval
Dierontziend ongedierte bestrijden
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden:
R1,R3,R5,R8 = 10 k
R2 = 150 Ohm
R4,R6 = 1 k
R7,R9 = 3k3
Condensatoren:
C1 = 100 n
C2 = 10 µ/50 V, steek 2 mm
C3,C4 = 4.700 µ/50 V, steek 10 mm
C5 = 220 n
Spoelen:
L = hefmagneet (zie tekst)
Halfgeleiders:
D1..D3 = 1N4007
LED1 = IR-LED, 940 nm
LED2 = LED rood
T1 = IR-fototransistor OP803SL of PBY62
T2 = TIP112
T3 = BC547C
T4 = BC557C
IC1 = PIC12F683-E/P (geprogrammeerd, nr. 140011-41 [2])
Diversen:
S1 = druktoets
S2 = kleine schakelaar met maakcontact
K1,K2 = 2-polige printkroonsteen, steek 5,08 mm
JP1,K3,K4,K5,K6 = 2-pens pinheader
Batterijhouder voor vier cellen
1 jumper
Print 140011-1
Elektor koopt zelf bij:
Discussie (0 opmerking(en))
NL0169358ID 3 jaar geleden
In de supermarkt ontdekte ik bewaarmanden
van metaalgaas in verschillende maten. Eén
ervan (20x12x12 cm) zou als behuizing voor de
muizenval dienen en werd (met de bodem naar
boven) met scharnieren op een plank bevestigd.
De kleine hengselopening aan de voorkant zou
als ingang dienen (de andere wordt later door de
print afgesloten). Voor de opening is een klapdeur
aangebracht. Men neemt een plankje of een stuk
pertinax dat aan een stugge draad of aan ringen
is opgehangen en via een stift door een oogje
omhoog wordt gehouden (figuur 1). Zodra de
muis op zoek naar voedsel een IR-lichtsluis onderbreekt,
trekt een elektromagneet de stift uit het
oogje, de klapdeur klapt naar beneden en sluit
de ingang af. Geen ontkomen aan voor de muis!"
Een rits is een bijzondere uitvinding en een stukje touw of hout kunnen heel praktisch gebruikt worden.
Dus klepje een beetje open met een klein stukje hout, dat wegvalt als de muis door het klepje gaat en voilà de muis gevangen
