PWM-dimmer voor LED-looplamp
Vermijd verblinden

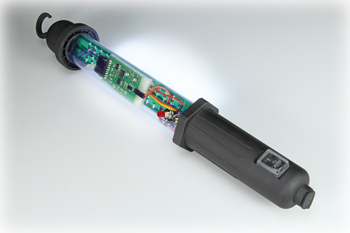

LED-looplampen zijn tegenwoordig voor weinig geld te koop. Ze bevatten een ingebouwde accu en produceren een flinke hoeveelheid licht. Voor de meeste toepassingen zelfs te veel licht, maar helaas zit er alleen een aan/uit-knop op. Met deze schakeling maakt u de lichtsterkte regelbaar en krijgt u bovendien een opvallende knipperfunctie als extraatje.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Onderdelenlijst
Weerstanden (SMD1206, 1%/0,25 W):
R1,R9 = 12 k
R2,R5 = 220 Ohm
R3 = 10 k
R4 = 27 k
R6 = 36 k
R7 = 51 k
R8 = 100 Ohm
Condensatoren
C1 = 10 n* (SMD1206)
C2,C6 = 100 n (SMD1206)
C3 = 10 n (SMD1206)
C4,C5 = 10 µ/63 V (radiaal, SMD)
Halfgeleiders:
IC1 = ATtiny45-20SU (SOIC8)
IC2 = AP1117E33G-13 (SOT-223)
D1 = BAS70* (SOT-23)
T1 = IRLL2705PBF (SOT-223)
Diversen:
K1,K3 = haakse 2-pens pinheader, steek 2,54 mm
K2 = 2x3-pens pinheader, steek 2,54 mm
K4 = haakse 3-pens pinheader, steek 2,54 mm
K5 = haakse 4-pens pinheader, steek 2,54 mm
S1 = druktoets
S2 = tuimel-druktoets
Print 140019-1
* zie tekst artikel
Weerstanden (SMD1206, 1%/0,25 W):
R1,R9 = 12 k
R2,R5 = 220 Ohm
R3 = 10 k
R4 = 27 k
R6 = 36 k
R7 = 51 k
R8 = 100 Ohm
Condensatoren
C1 = 10 n* (SMD1206)
C2,C6 = 100 n (SMD1206)
C3 = 10 n (SMD1206)
C4,C5 = 10 µ/63 V (radiaal, SMD)
Halfgeleiders:
IC1 = ATtiny45-20SU (SOIC8)
IC2 = AP1117E33G-13 (SOT-223)
D1 = BAS70* (SOT-23)
T1 = IRLL2705PBF (SOT-223)
Diversen:
K1,K3 = haakse 2-pens pinheader, steek 2,54 mm
K2 = 2x3-pens pinheader, steek 2,54 mm
K4 = haakse 3-pens pinheader, steek 2,54 mm
K5 = haakse 4-pens pinheader, steek 2,54 mm
S1 = druktoets
S2 = tuimel-druktoets
Print 140019-1
* zie tekst artikel
