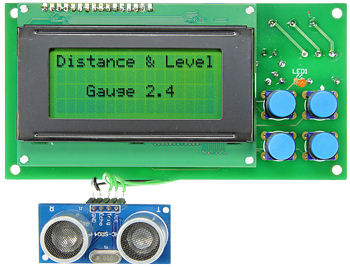

Niveau- en afstandsmeter
Met alarmfunctie
Met kleine, goed verkrijgbare en spotgoedkope sensoren voor ultrasoon geluid kunnen we gemakkelijk allerlei simpele of luxueuze afstandsmeetapparaten ontwerpen. Naast een US-module hebben we daarvoor een display, een paar druktoetsen en een microcontroller met geschikte software nodig.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Onderdelenlijst
Weerstanden:
R1,R2 = 2k2
R3 = 0 Ohm (draadbrug)
R4 = 10 k (koolfilm 250 mW, 250 V)
P1 = 10 k instelpotmeter
Condensatoren:
C1 = 10 µ/50 V, steek 2 mm
C2,C3 = 22 p/50 V, steek 2,5 mm, C0G/NP0
C4,C7,C8,C9 = 100 n/50 V, 20%
C5,C6 = 47 µ/50 V, steek 2,5 mm
Halfgeleiders:
D1 = 1N4148
LED1 = low-current LED rood, 3 mm
T1 = BC547C
IC1 = LM2940T-4.0
IC2 = ATmega8-16PU (geprogrammeerd, 140209-41)
Verder:
K1 = DC-connector, middenpen 1,95 mm (Farnell 1217037)
K2 = 4-pens pinheader
K3 = 3-polige printkroonsteen, steek 5 mm
K4 = 2x3-pen pinheader met
LCD1 = vierregelige LCD-module 4x16
RE1 = 5-V-relais 1 x om (Finder 34.51.7.005.0010, bij Farnell 1169338)
S1...S4 = druktoets Multimec RA3FTL6 (Farnell 1132885)
4 kappen voor Multimec 1D03 (Farnell 1132887)
X1 = kristal 16 MHz, 18 pF
US-module HC-SR04 of US-020 of SRF02
Print 140209-1
Weerstanden:
R1,R2 = 2k2
R3 = 0 Ohm (draadbrug)
R4 = 10 k (koolfilm 250 mW, 250 V)
P1 = 10 k instelpotmeter
Condensatoren:
C1 = 10 µ/50 V, steek 2 mm
C2,C3 = 22 p/50 V, steek 2,5 mm, C0G/NP0
C4,C7,C8,C9 = 100 n/50 V, 20%
C5,C6 = 47 µ/50 V, steek 2,5 mm
Halfgeleiders:
D1 = 1N4148
LED1 = low-current LED rood, 3 mm
T1 = BC547C
IC1 = LM2940T-4.0
IC2 = ATmega8-16PU (geprogrammeerd, 140209-41)
Verder:
K1 = DC-connector, middenpen 1,95 mm (Farnell 1217037)
K2 = 4-pens pinheader
K3 = 3-polige printkroonsteen, steek 5 mm
K4 = 2x3-pen pinheader met
LCD1 = vierregelige LCD-module 4x16
RE1 = 5-V-relais 1 x om (Finder 34.51.7.005.0010, bij Farnell 1169338)
S1...S4 = druktoets Multimec RA3FTL6 (Farnell 1132885)
4 kappen voor Multimec 1D03 (Farnell 1132887)
X1 = kristal 16 MHz, 18 pF
US-module HC-SR04 of US-020 of SRF02
Print 140209-1
