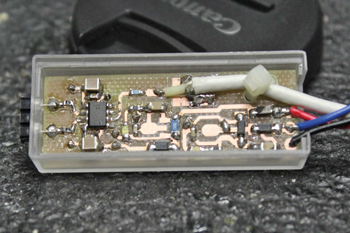

Stroommeetkop voor oscilloscoop

Potentiaalvrij meten van spanningsval over shunt-weerstanden

Na de multimeter is de oscilloscoop zonder enige twijfel het belangrijkste meetinstrument van de elektronicus. Niet alleen omdat die universeel en flexibel inzetbaar is, maar vooral ook omdat je direct de eigenschappen van dynamische signalen en spanningsverlopen kunt zien. Maar daar zit dan ook gelijk een probleem: in tegenstelling tot een multimeter is een oscilloscoop van huis uit niet ingericht op het meten van stromen. Daar gaan we met deze stroommeetkop wat aan doen!

Log hier in als abonnee om het artikel te lezen.

Dit is een MEMBER ONLY artikel. Je hebt een abonnement nodig om dit artikel te kunnen lezen.

Voordelen van een abonnement

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Bekijk de aanbiedingen
Beschikbaar vanaf € 6,33 per maand.

Wat is Elektor Exclusief?

Materials

www.analog.com/static/imported-files/data_sheets/AD8479.PDF

Stroommeetkop voor oscilloscoop

CAD-data

Extra info / Update

• Stroommeetkop voor oscilloscopen
• Gelijkspanningen: min. ±200 V bij ±5 V voor IC1 tot ±600 V bij ±15 V voor IC1
• Gelijkspanningsonderdrukking: min. 90 dB
• Meetspanningen: tot ±4,7 V bij ±5 V voor IC1 tot ±14,7 V bij ±15 V voor IC1
• Ingangsimpedantie: 2 MOhm voor spanning over shunt
500 kOhm voor gelijkspanning
• Bandbreedte: 0...130 kHz (-3 dB)
• Versterkingsfactor: 1×
• Versterking: max. 0,001 % afwijking
max. 5 ppm niet-lineariteit
max. 5 ppm drift
• Offset-spanning: max. 1 mV
• Ruis: max. 35 µVSS bij 0,01...10 Hz
typ. 1,6 µV/vHz bij =100 Hz

Onderdelenlijst

Onderdelenlijst
Weerstanden:
Allen SMD 0603
R1 = 50 Ohm
R2,R3 = 560 Ohm
Condensatoren:
Allen keramisch
C1,C2 = 10 µ / 10 V*, SMD 1206
C3...C6 = 100 n / 50 V, SMD 0603
C7,C8 = 330 n / 25 V*, SMD 1206
Halfgeleiders:
D1...D4 = 1N4148, DO214AA
D5 = led, rood, SMD 0805
D6 = led, blauw, SMD 0805
IC1 = AD8479, SOIC-8?
IC2 = 78L05F*, SOT89
IC3 = 79L05F*, SOT89
Overig:
Coaxkabel*
Microfoonkabel*, twee-aderig, afgeschermd
Meetstiften*
Print
* zie tekst
