My tiny Radio GaGa

Eén radio, drie platforms

Labs Project

Gebaseerd op een Labs project | January 2016 | Hier te vinden

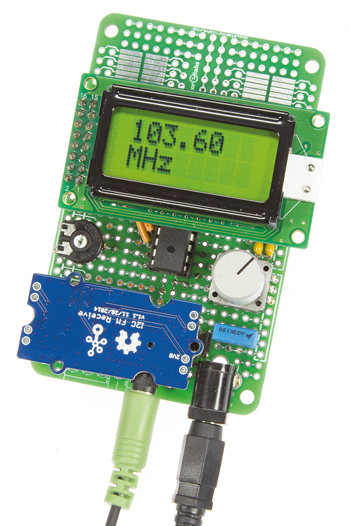

Met een minuscule FM-ontvangstmodule is een radiootje te bouwen dat met een ATtiny-, of – wat gebruikersvriendelijker – met een ATmega-microcontroller te bedienen is.

Log hier in als abonnee om het artikel te lezen.

Dit is een MEMBER ONLY artikel. Je hebt een abonnement nodig om dit artikel te kunnen lezen.

Voordelen van een abonnement

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Bekijk de aanbiedingen
Beschikbaar vanaf € 6,33 per maand.

Wat is Elektor Exclusief?

Materials

www.seeedstudio.com/depot/

www.seeedstudio.com/wiki/File:RDA5807M_datasheet_v1.1.pdf

CV-monitor met ESP8266

https://github.com/Seeed-Studio/I2C_FM_Receiver

http://playground.arduino.cc/Code/USIi2c

https://youtu.be/c2T2jd9OFVg

Print als PDF

Software

Extra info / Update

* FM-ontvangstbereik 50...115 MHz
* Stereo-FM-tuner/versterker op één chip, met I2C-poort
* compact break-out-board
* ondersteunt RDS
* automatisch zender zoeken
* hoofdtelefoon-aansluiting (> 32 Ohm)
* werkt op 3,3...5 V, stroomverbruik < 100 mA
* voor de aansturing keuze uit ATtiny, ATmega of Arduino

Onderdelenlijst

Onderdelenlijst voor ATmega-versie
Weerstanden:
R1...R3 = 10 k
P1 = instelpotmeter 10 k
Condensatoren:
C1,C2 = 100 n, steek 2,5 mm
C3 = 1 µ/50 V elco, steek 2 mm
C4 = 2µ2/50 V, steek 2 mm
Halfgeleiders:
D1 = 1N4148
U1 = ATMEGA328P-PDIP (geprogrammeerd, nr. 150587-41)
IC1 = LP2950
Diversen:
K1 = 4-pens female printheader, steek 2 mm
LCD1 = LC-display (2x8) met 2x8-pens female printheader, steek 2,54 mm
U1 = IC-voet DIP28-narrow
SW1 = draai-encoder (Alps EC12E2424407)
K2 = voedingsconnector 2,5 mm (Lumberg NEB21R)
I2C-FM-radiomodule (in kit 150587-71)
Experimenteer-print ELPB-NG (Elektor-shop 150180-1)
Onderdelenlijst voor ATtiny-versie
Weerstanden:
R1,R2 = 4k7
P1 = instelpotmeter 100 k
Halfgeleiders:
U1 = ATtinyNY85-20PU (geprogrammeerd, nr. 150587-42)
Diversen:
S1,S2 = druktoets (6x6 mm)
K1 = 4-pens female header, steek 2 mm
U1 = IC-voet DIP8
I2C-FM-radiomodule (Seeed Studio)
houder voor 3 AAA-batterijen
