PWM-motorsturing

Met duty-cycle boost

Labs Project

Gebaseerd op een Labs project | November 2016 | Hier te vinden

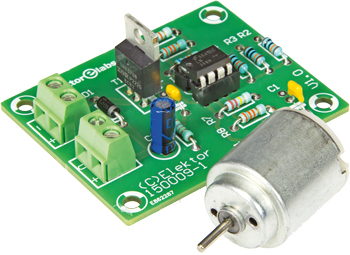

Deze schakeling is bedoeld om een DC-motortje te laten draaien op een laag toerental. De motor wordt aangestuurd met een PWM-signaal waarvan de duty-cycle iets hoger wordt als de motor even iets harder moet werken.
