FPGA-DSP-Board voor smalbandige SDR
Volledig programmeerbaar zender/ontvanger-basisboard

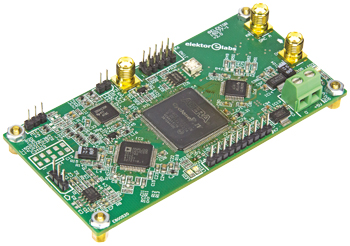

We presenteren hier een digitale signaalverwerkingskaart die is opgebouwd rond een FPGA. Dit board biedt alles wat we nodig hebben voor het verwerken van de basisband van smalbandige signalen zoals SSB/CW en AM. Het lost veel van de problemen en beperkingen op die we tegenkomen in eenvoudige SDR-platforms. Omdat we er zowel mee kunnen zenden als ontvangen, vormt het een prima basis voor een kortegolf- en/of VHF/UHF/SHF/microgolf-transceiver, ideaal voor wetenschappelijke en professionele toepassingen en voor zendamateurs.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
* FPGA + DSP + Audio CODEC
* Smalbandig software defined radio-platform
* Bruikbaar voor draadloze communicatie op vrijwel elke frequentie tussen nul en vele GHz
* Werkt volgens het superheterodyne-principe
* Lage tweede middenfrequentie groter dan 0 Hz
* Geschikt voor zenden (TX) en ontvangen (RX)
* Weaver SSB-modulator/demodulator
* Smalbandig software defined radio-platform
* Bruikbaar voor draadloze communicatie op vrijwel elke frequentie tussen nul en vele GHz
* Werkt volgens het superheterodyne-principe
* Lage tweede middenfrequentie groter dan 0 Hz
* Geschikt voor zenden (TX) en ontvangen (RX)
* Weaver SSB-modulator/demodulator
