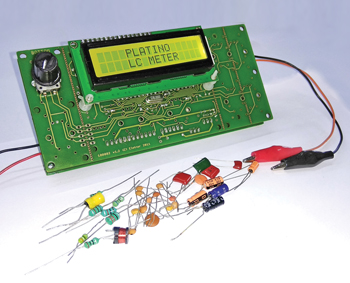

Simpele LC-meter

meet zelfinductie en capaciteit met Platino

Of u het nou leuk vindt of niet, het inzetten van een microcontroller leidt meestal tot eenvoudiger hardware. Natuurlijk moet er software in de plaats komen van wat is weggelaten, maar dit vergroot alleen maar de flexibiliteit van de schakeling. Hier is een klein project dat laat zien hoe met een microcontroller en wat extra onderdelen zelfinducties en capaciteiten kunnen worden gemeten.

Log hier in als abonnee om het artikel te lezen.

Dit is een MEMBER ONLY artikel. Je hebt een abonnement nodig om dit artikel te kunnen lezen.

Voordelen van een abonnement

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Bekijk de aanbiedingen
Beschikbaar vanaf € 6,33 per maand.

Wat is Elektor Exclusief?

Materials

Simpele LC-meter

Platino, the Return

Print als PDF

software-download Arduino sketch

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 130341_lc_tester_gerber_with_outline

Extra info / Update

* Spoelen: 10 µH tot 1 H
* Condensatoren: 47 pF tot 10 µF
* Platino/Arduino-compatibel

Onderdelenlijst

In de store
130341-1: Platino LC meter, kale opsteekprint
150555-1: Platino, kale print

Onderdelenlijst
Weerstanden
R1 = 47 kOhm
R2 = 4,7 kOhm
R3,R5 = 1 kOhm
R4 = 8,2 kOhm
R6 = 10 kOhm
P1 = 10 kOhm instelpotmeter
Condensatoren
C1,C2 = 27 nF, steek 5 mm
C3,C4,C7 = 100 µF/50V, steek 3,5 mm
C5,C6,C8,C9 = 100 nF, steek 5 mm
Halfgeleiders
D1 = 1N4148
D2 = 1N4007
IC1 = HEF4011
IC2 = SN74HC393
IC3 = LM393
IC4 = CD40676BE
IC5 = MAX660CPA+
Diversen
LX,CX = 2-polige printkroonsteen, steek 3,5 mm
K2 = 2-polige printkroonsteen, steek 0,2"
K1 = 10-polige (1x10) busstrip, steek 0,1" (optioneel, monteer aan soldeerzijde)
K4,K5 = 8-polige (1x8) busstrip, steek 0,1" (monteer aan soldeerzijde)
K6,K7 = 6-polige (1x6) busstrip, steek 0,1" (monteer aan soldeerzijde)
Optioneel: 14-pens DIL-voetje voor IC1,IC2,IC4
Optioneel: 8-pens DIL-voetje voor IC3,IC5
Print # 130341-1
