Geïnteresseerd in audio gerelateerde projecten? Een van de populairste projecten van Elektor in 2015 was het ontwerp van de middengolf AM-zender van Burkhard Kainka. Laten we dit creatieve op de Arduino Uno gebaseerde ontwerp opnieuw eens bekijken.
Geïnteresseerd in audio gerelateerde projecten? Een van de populairste projecten van Elektor in 2015 was het ontwerp van de middengolf AM-zender van Burkhard Kainka. Laten we dit creatieve op de Arduino Uno gebaseerde ontwerp opnieuw eens bekijken.
De Arduino AM-zender was en is vrij eenvoudig. Zoals Kainka uitlegde wordt een zendbuis aangestuurd door het draaggolfsignaal (klasse C eindfase), waarbij de anodespanning wordt gemoduleerd door het audiosignaal. "Op bescheiden schaal kunnen we hetzelfde doen met een transistor, bipolair of FET," legde hij uit. "Het enige wat we dan nodig hebben is een kristalgestuurd RF-signaal op de juiste frequentie."
Ontwerp van de AM-zender

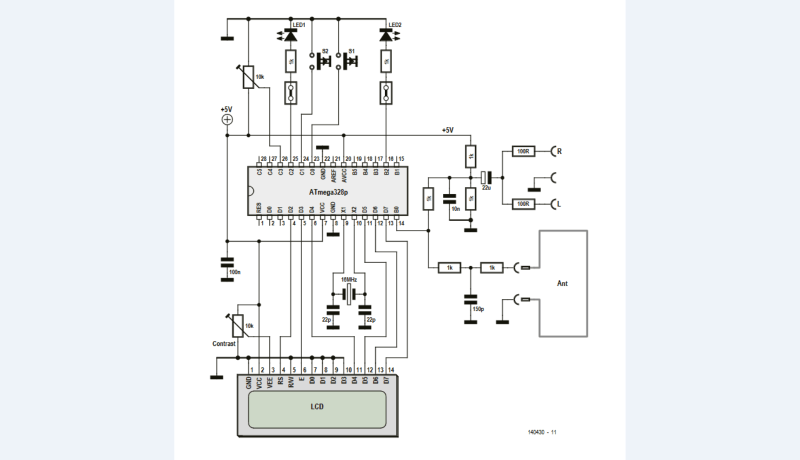

Zie het ontwerp van de AM zender alle componenten aan de linkerkant bevinden zich op de Arduino Uno en het Elektor Extension Shield.
Alle componenten aan de linkerkant bevinden zich op de Arduino Uno en het Elektor Extension Shield.
Een paar weerstanden en condensatoren "conditioneren" het audiosignaal. De linkerkant van het schema bevat de ATmega328 van de Arduino Uno en de componenten die zich op het Extension Shield bevinden. Vlak voor de antenne-uitgang bevindt zich een eenvoudig laagdoorlaatfilter om de harmonischen te onderdrukken.
"Theoretische berekeningen en metingen in de praktijk geven beide aan dat er iets minder dan 0,3 mA stroom door de lusantenne zou moeten stromen", legt Kainka uit. "Zolang de totale lengte van de draad in de lusantenne niet langer is dan 3 meter, blijft u dan ruim binnen de voorschriften. Bij uw eerste tests is een veel kleinere draadlus ook prima bruikbaar (met slechts 20 cm draad bijvoorbeeld)."
Het ontwerp van de AM-zender
Het oorspronkelijke artikel
Het oorspronkelijke artikel, “Arduino-Powered AM Transmitter” verscheen in april 2015 in Elektor. U kunt dit artikel tot twee weken na publicatie van het bovenstaande gratis downloaden. Veel plezier met het artikel!
Note van de redactie: dit artikel is voor het eerst gepubliceerd in een editie van ElektorMag uit 2015. Sommige onderdelen, producten en weblinks zijn dus mogelijk niet meer beschikbaar. Toch blijft de educatieve inhoud waardevol, en we denken dat het u zal inspireren!
