Circuit: De Mostronome, een Metronoom uit 1975 die Nog Steeds Inspireert

Voor zowel ontwerpers als enthousiaste doe-het-zelvers kan het een leuke uitdaging zijn om een klassieke schakeling opnieuw te bekijken. De Mostronome, een innovatief metronoom-Elektor-project uit 1975, onderscheidt zich door een slim gebruik van discrete elektronica.

In tegenstelling tot traditionele metronomen die een mechanische tik produceren, genereert de Mostronome een kort, aangenaam gefluit. Laten we eens kijken hoe deze vintage schakeling werkt en waarom het vandaag de dag nog steeds een interessant project is volgens het Elektor-team.

Een Metronoom met een Twist

De metronoom is een belangrijk hulpmiddel voor muzikanten omdat hij zorgt voor een gestaag ritme dat hen helpt een tempo precies aan te houden. Van mechanische getik tot moderne digitale interfaces, deze familie apparaten begeleidt muzikanten bij het oefenen en perfectioneren van hun timing in verschillende muziekgenres.

De Mostronome is ontworpen om nauwkeurig auditieve signalen in cadans te leveren en biedt een bijzonder geluid dat ideaal is voor muzikale precisie en timing. Het creatieve ontwerp maakt gebruik van elektronische componenten zoals logische poorten en transistoren om een fluitachtige toon te genereren die afwijkt van de gebruikelijke mechanisch klinkende tik.
  De werking van de Mostronome is gebaseerd op een combinatie van logische poorten en transistors:

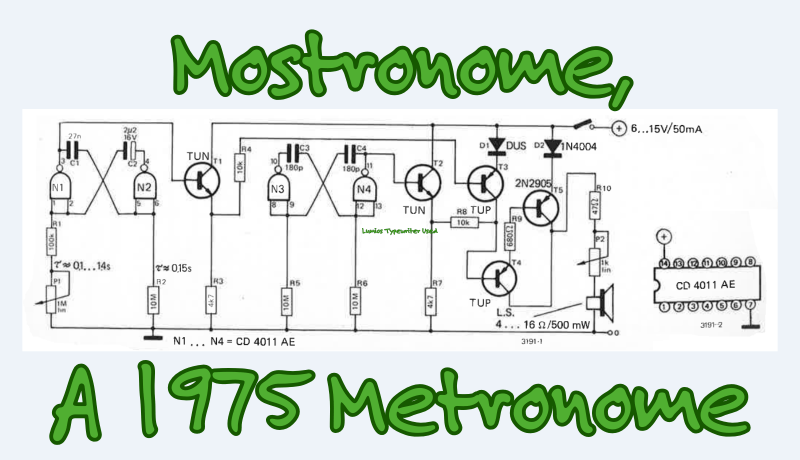

• Timing: De herhalingsfrequentie wordt bepaald door de logische NAND-poorten N1 en N2, die samen een klokcircuit vormen. De frequentie kan worden aangepast met potentiometer P1, waarmee een tempo ingesteld kan worden tussen ongeveer 40 slagen per minuut en 10 slagen per seconde.
• Bufferen: Het kloksignaal van de poorten stuurt transistor T1 aan, die als buffertrap fungeert. Deze zorgt ervoor dat het signaal stabiel en goed geconditioneerd blijft voor de volgende fase.
• Gated Oscillator: Poorten N3 en N4 vormen een blokgolfoscillator die ongeveer 500 Hz genereert waardoor het fluitgeluid ontstaat. Deze oscillator is echter niet altijd actief: hij wordt in- en uitgeschakeld door transistor T3 die op zijn beurt wordt aangestuurd door het timingcircuit.
• Geluid genereren: Indien actief schakelt de uitgang van de oscillator transistor T4 via een weerstand en transistor T2. Het resultaat is een korte (ongeveer 0,15 seconden) periode van geluid op de emitter van T4, dat vervolgens wordt versterkt door transistor T5.
• Audio-Uitgang: Het versterkte fluitsignaal stuurt een aangesloten luidspreker (met een impedantie van 4 tot 16 Ω) aan, waarbij het volume instelbaar is met potentiometer P2. Dankzij het efficiënte ontwerp verbruikt de Mostronome maar weinig stroom, waardoor een eenvoudige 6V-batterij voldoende is voor langdurig gebruik.

Waarom is de Mostronome Nog Steeds Relevant?

Terwijl moderne elektronicaprojecten en -apps zijn geëvolueerd naar microcontrollers en digitale oplossingen, blijft de Mostronome een mooi voorbeeld van een ontwerp met discrete componenten. Dit is waarom het interessant blijft voor de lezers van Elektor:


• Pure Hardware Logica: Zonder gebruik van microcontrollers bestaat de schakeling helemaal uit logische poorten en transistoren! Dit maakt het een uitstekend project voor diegenen die fundamenteel circuitgedrag beter willen leren begrijpen.
• De Charme van Vintage Elektronica: Het bestuderen van oudere ontwerpen geeft inzicht in hoe ontwerpers problemen oplosten voordat microcontrollers en op software gebaseerde oplossingen dominant werden.
• Potentie voor Moderne Toepassing: U kunt dit circuit aanpassen met moderne componenten terwijl de oorspronkelijke ontwerpprincipes blijven bestaan. U kunt bijvoorbeeld een 555 timer of zelfs een ATtiny85 microcontroller gebruiken om dezelfde functionaliteit te krijgen met extra flexibiliteit.

Het Originele Project

Het nabouwen van de Elektor Mostronome kan een boeiend hands-on project zijn voor iedereen die geïnteresseerd is in retro-elektronica. Of u het nu precies nabouwt zoals het in 1975 is ontworpen of het aanpast met modernere componenten, dit project dient als een herinnering aan de vindingrijkheid die te vinden is in klassieke circuits. Bouwt u de Mostronome zoals deze oorspronkelijk is ontworpen, of geeft u er liever een moderne draai aan? Lees het originele artikel, dat gratis toegankelijk is gedurende de twee weken na de publicatie van dit bericht. Als u dit of een ander project start, deel dan de voortgang op het Elektor Labs platform!
