Het meten op een specifiek punt in een hoogfrequent (RF) schakeling met een gewone oscilloscoopprobe kan de prestaties van de schakeling verstoren, zelfs bij gebruik van een hoogohmige probe. De hier besproken oplossing is een gespecialiseerde probe die is ontworpen om interferentie tot een minimum te beperken. Bekijk dit 1-GHz actieve probe-ontwerp.
Het meten op een specifiek punt in een hoogfrequent (RF) schakeling met een gewone oscilloscoopprobe kan de prestaties van de schakeling verstoren, zelfs bij gebruik van een hoogohmige probe. De hier besproken oplossing is een gespecialiseerde probe die is ontworpen om interferentie tot een minimum te beperken. Bekijk dit 1-GHz actieve probe-ontwerp.

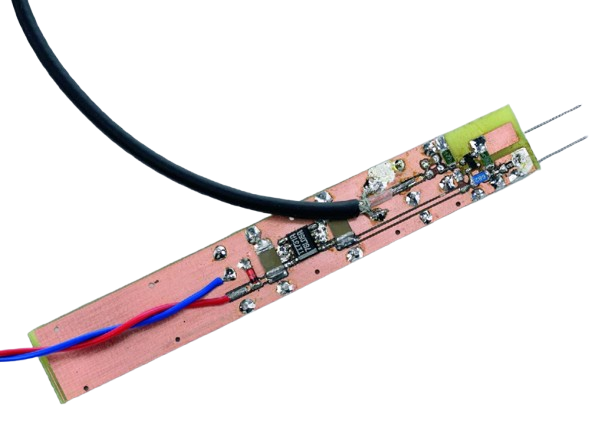

De print is ontworpen om in een metalen buisje te passen.
Schakeling van de Actieve Probe
De schakeling van de actieve probe is vrij eenvoudig. Bekijk hieronder het schema maar. Een dual-gate MOSFET zorgt voor een minimale garandeert een minimale, uniforme belasting van het RF signaal over een frequentiebereik dat zich uitstrekt tot ruim boven 1-GHz.

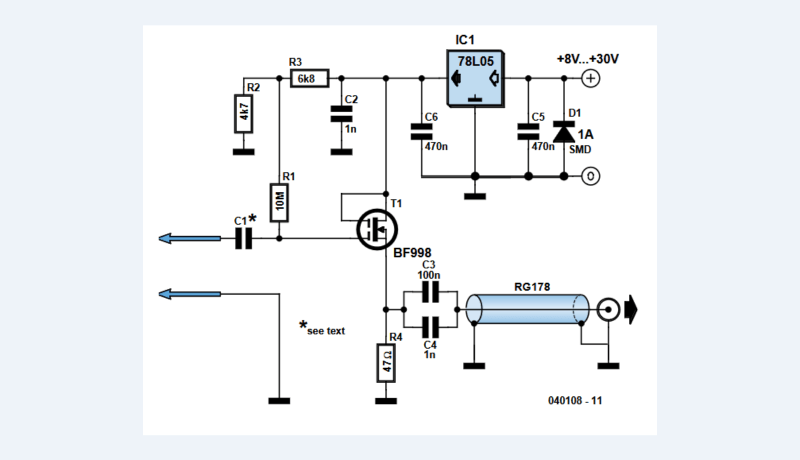

Schema van de actieve probe.
"Een dual gate MOSFET, T1, wordt gebruikt in een sourcevolger schakeling," schrijft de originele auteur. "Dit zorgt voor een lage uitgangsimpedantie om de coaxkabel en de testapparatuur aan te sturen. Het signaal van de probe wordt aangeboden op gate 1. De impedantie gate 1 is zeer hoog met een capaciteit van slechts enkele picofarad. Het type MOSFET dat in de schakeling wordt gebruikt, is niet kritisch, blijf echter uit de buurt van types met het achtervoegsel '-R' omdat deze andere aansluitingen hebben en niet passen op de print die bij dit ontwerp hoort."
De print is ontworpen met beperkte afmetingen en een lage ingangscapaciteit in het achterhoofd, vandaar het gebruik van SMD-onderdelen.
De print is ontworpen met afmetingen en een lage ingangscapaciteit in het achterhoofd, vandaar de SMD-onderdelen.
Het Oorspronkelijke Ontwerp
Het artikel, “Actieve breedband-probe,” verscheen in Elektor april 2004. U kunt het originele artikel gratis downloaden gedurende twee weken na publicatie van dit bericht. Veel plezier met het artikel!
Noot van de redactie: Het artikel werd voor het eerst gepubliceerd in een editie van ElektorMag uit 2004. Sommige componenten, producten, printplaten en/of verwijzingen zijn mogelijk niet meer beschikbaar. Toch vinden we de educatieve inhoud waardevol, en we denken dat het voldoende zal inspireren om het na te bouwen of zelf nieuwe projecten te starten.
