Elektor heeft een lange geschiedenis op het gebied van innovatieve eindversterker-ontwerpen. Deze duurzame eindversterker uit 1994 combineert een klassiek klasse-B-ontwerp met kortsluitbeveiliging en een vermogen tot 50 W en is daarmee zeer geschikt voor audioliefhebbers die op zoek zijn naar betrouwbaarheid, eenvoud en hoogwaardige prestaties.

Eindversterker Zonder Franje

Het "Robust A.F. Power Amplifier"artikel uit het nummer July 1994 van Elektor presenteert een duurzaam en rechttoe rechtaan ontwerp van een audiofrequentieversterker, ideaal voor zowel hobbyisten als audioliefhebbers. De versterker is opgebouwd in de push-pull klasse-B-topologie die bekend staat om zijn efficiëntie en de relatieve eenvoud waarmee een ontwerp met een hoog uitgangsvermogen gecreëerd kan worden. Het compacte ontwerp maakt gebruik van relatief goedkope transistoren, waardoor het project toegankelijk en betaalbaar is voor een breed publiek. De versterker kan maximaal 50 W leveren aan een 4Ω belasting en is voorzien van een kortsluitbeveiliging om hem te beschermen tegen eventueel misbruik of onopzettelijke overbelasting.

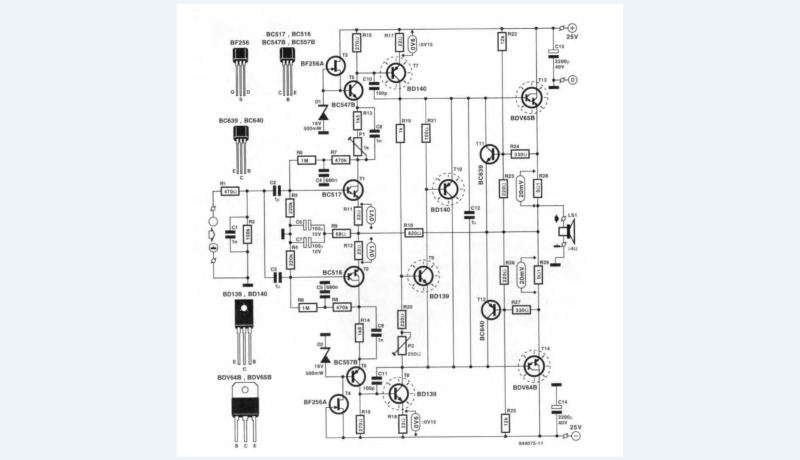

circuit AF power amplifier
Robuuste audio-eindversterker

De Schakeling

Opvallende ontwerpkenmerken zijn onder meer een robuuste eindtrap en nauwkeurig geregelde  voorspanning om crossover-vervorming te minimaliseren, wat altijd een uitdaging is bij het ontwerpen van klasse-B-versterkers. Het toepassen van negatieve feedback verbetert de lineariteit en vermindert vervorming nog meer, waardoor een hoogwaardige audio-kwaliteit wordt gewaarborgd die geschikt is voor een verscheidenheid aan toepassingen.


"De constructie van de versterker moet voldoende duidelijk worden uit de lay-out van de printplaat en de foto," schijft de auteur van het oorspronkelijke artikel over het project. "Transistors T9, T10, T13 en T14 moeten worden uitgerust met keramische isolatoren om hun metalen behuizing elektrisch te isoleren en toch een lage thermische weerstand naar het SK85-koellichaam te garanderen. T7 en T8 moeten ook worden uitgerust met isolerende ringen (mica-types zijn OK) op het gemeenschappelijke koellichaam."

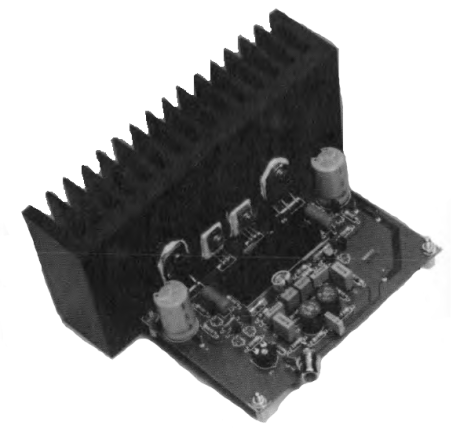

AF power amplifier
AF eindversterker ontwerp
Ontworpen voor ontwerpers met verschillende ervaringsniveaus, het project is toegankelijk voor beginners maar biedt ook waardevolle inzichten voor gevorderde gebruikers. Het is uitstekend geschikt als introductie tot het ontwerpen van audioversterkers waarbij theoretische uitleg wordt gecombineerd met praktische bouwtips. De versterker is compact en efficiënt en daarmee ideaal voor kleinschalige audiosystemen, doe-het-zelf projecten voor thuis, of op de testbank om te experimenteren in combinatie met andere audioapparatuur. Het project sluit aan bij de toewijding van Elektor om praktische, innovatieve ontwerpen te leveren die eenvoud en prestaties combineren, waardoor het een tijdloos project is voor elektronicaliefhebbers.

Het Oorspronkelijke Project

Het artikel, “Robust AF Power Amplifier,” verscheen in Elektor van juli/augustus 1994. U kunt dit artikel gratis downloaden gedurende de twee weken na publicatie van dit nieuwsbericht. Veel plezier met het artikel!
Noot van de redactie: dit artikel werd voor het eerst gepubliceerd in een editie van ElektorMag. Sommige onderdelen, producten en verwijzingen zijn mogelijk niet meer beschikbaar, maar toch heeft het ontwerp genoeg educatieve waarde, en we denken dat het je zal inspireren aan je werkbank.
