Individueel adresseerbare RGB leds
29 oktober 2018
op
op

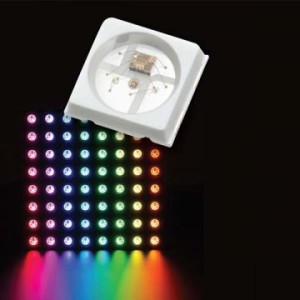

Dongguang Opsco Optoelectronics Co., LTD (Opsco) is de fabrikant van een serie intelligent te sturen leds, de zogenaamde Neopixels. Elincom is de Benelux partner voor Opsco. Opsco biedt slimme leds die aan te sturen zijn als een pixel. De intelligentie is samen met de led in een chip geïntegreerd. Er zijn uitvoeringen met een enkele of meerdere kleuren, zoals RGB-W in één behuizing of koud en warm wit in één behuizing. Deze kleuren zijn individueel aan te sturen op zowel kleur als intensiteit. Meerdere slimme leds in een array of in een string zijn individueel adresseerbaar met een PWM techniek. Opsco leds bieden de optimale vrijheid om allerhande lichteffecten te creëren.
Bijvoorbeeld de SK6812RGBX is een slimme led met een regel- en aanstuurcircuit in één 5050 led-chip. De 4 pins bestaan uit 3,5 ~5,5V voeding, minus, data input en data output. Elk led is als een pixel te besturen, de kleuren en de intensiteit van de pixels worden meegeven in het stuurprotocol. De geïntegreerde regeling bestaat uit een signaalversterker, een ingebouwde constante stroombron en een precisie RCoscillator. Het stuurprotocol is unipolaire NRZ- binaire code van + en – 0,5V. De 32-bits code wordt verzonden vanuit een controller naar ingang van het eerste element, als deze wordt geaccepteerd, wordt het per kleur ontleed. De resterende gegevens worden via het interne versterkingscircuit naar de digitale uitgang gevoerd naar het volgende element. De pixel wordt automatisch gereset aan het einde van de inlees-cyclus.
Bijvoorbeeld de SK6812RGBX is een slimme led met een regel- en aanstuurcircuit in één 5050 led-chip. De 4 pins bestaan uit 3,5 ~5,5V voeding, minus, data input en data output. Elk led is als een pixel te besturen, de kleuren en de intensiteit van de pixels worden meegeven in het stuurprotocol. De geïntegreerde regeling bestaat uit een signaalversterker, een ingebouwde constante stroombron en een precisie RCoscillator. Het stuurprotocol is unipolaire NRZ- binaire code van + en – 0,5V. De 32-bits code wordt verzonden vanuit een controller naar ingang van het eerste element, als deze wordt geaccepteerd, wordt het per kleur ontleed. De resterende gegevens worden via het interne versterkingscircuit naar de digitale uitgang gevoerd naar het volgende element. De pixel wordt automatisch gereset aan het einde van de inlees-cyclus.
