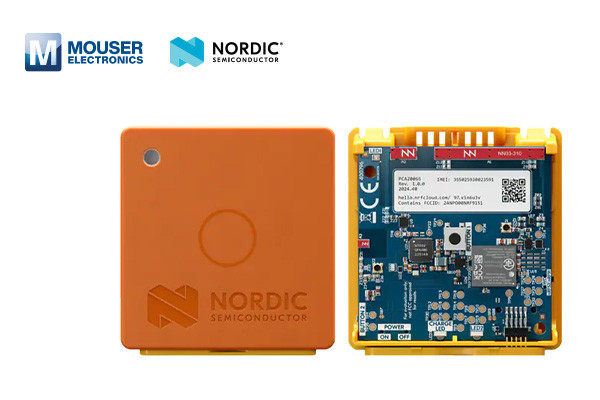

Thingy:91 X™ prototypingplatform

Dit prototypingplatform is ontworpen voor mobiele internetnetwerken op basis van de nRF9151 SiP, ondersteunt LTE-M, NB-IoT, GNSS en NR+ en is goedgekeurd voor wereldwijd gebruik. Het werkt op een accu en is zeer geschikt voor het volgen van goederen.

De Nordic Thingy:91 X maakt locatiebepaling mogelijk via mobiele netwerken (MCELL en SCELL), Wi-Fi^® of GNSS in combinatie met nRF Cloud Location Services. Een uitgebreide set sensoren verzamelt gegevens over de omgeving en de verplaatsing van het apparaat. Gegevens over temperatuur, vochtigheid, luchtkwaliteit, luchtdruk, magnetisch veld, acceleratie en beweging kunnen eenvoudig worden verzameld voor lokale analyse of analyse op afstand. Het platform kan eenvoudig met extra functionaliteit worden uitgebreid via de connector voor debugprintplaat of uitbreidingsprintplaat, die compatibel is met Qwiic, STEMMA QT en Grove.

Voor gebruikersinvoer heeft Nordic Thingy:91 X twee knoppen die door de gebruiker geprogrammeerd kunnen worden. Visuele uitvoer wordt gerealiseerd met door de gebruiker programmeerbare RGB-leds. USB-connectiviteit wordt gerealiseerd via nRF5340 System-on-Chip (SoC), dat fungeert als de printplaatcontroller en dat ondersteuning biedt voor BLUETOOTH® Low Energy (LE) voor geselecteerde toepassingen. Het nRF7002 wifi-companion IC biedt wifi-lokalisatie. De IC heeft twee antennes die zijn aangesloten op de nRF9151 SiP: één voor LTE-M, NB-IoT en NR+, compatibel met een wereldwijde reeks LTE-banden, en één voor GNSS. De nRF5340 en de nRF7002 gebruiken samen één dualband antenne met 2,4 GHz/5 GHz.

De Nordic Thingy:91 X heeft een Nano-/4FF-kaartsleuf die (e-)simkaarten ondersteunt. Het apparaat wordt geleverd met Onomondo- en Wireless Logic-simkaarten. De nodige gegevens zijn vooraf op het apparaat geladen, zodat het direct na het uitpakken verbinding kan maken met nRF Cloud. Het pakket bevat ook een oplaadbare Li-Po-accu van 1350 mAh, wat de overgang naar prototype veldtesten vereenvoudigt. De voeding wordt beheerd door de nPM6001 en nPM1300 PMIC's, waarbij de laatste ook het opladen van de accu en nauwkeurige brandstofmeters biedt. LTE-banden B1-B5, B8, B12-B13, B17-B20, B25-B26, B28, B65-B66 en B85 zijn standaard ingeschakeld. Nu beschikbaar bij Mouser!

Kenmerken

Prototypingplatform met accu voor de nRF9151 SiP
Certificeringen: FCC (VS), CE (Europa)
LTE-M/NB-IoT/NR+, GNSS en bluetooth LE/wifi-antennes
Wifilokalisatie mogelijk gemaakt door nRF7002
Omgevingssensor voor temperatuur, vochtigheid, luchtkwaliteit en luchtdruk, plus magnetometer

Door gebruiker programmeerbare knoppen en leds
Versnellingsmeter met 3 assen en laag stroomverbruik
IMU met 6 assen en gyroscoop
Oplaadbare Li-Po-accu met een capaciteit van 1350 mAh - nPM1300 PMIC voor opladen van accu en brandstofmeting
Printplaatcontroller nRF5340 voor connectiviteit tussen USB-interface en nRF9151
