Iedereen die veel met elektronica te maken heeft, zal uiteindelijk een soldeerbout nodig hebben. Of u nu aan uw eigen projecten wilt werken of apparatuur wilt repareren, zonder solderen gaat het niet. Een grote ergernis van traditionele apparaten is het onvermijdelijke snoer tussen de soldeerbout en het basisstation. Of u veegt er andere onderdelen mee van uw werkbank, laat het snoer smelten, of het is gewoonweg te kort om de gewenste soldeerverbinding te bereiken. Op de een of andere manier zit het snoer altijd in de weg.

Met de Miniware TS1C komt de droom van elke soldeerliefhebber uit. Deze draadloze soldeerpen bevrijdt gebruikers van het lastige snoer. Daarnaast beschikt het apparaat over een paar interessante technische eigenschappen die de moeite waard zijn om nader te bekijken. In deze review gaan we dieper in op de TS1C.

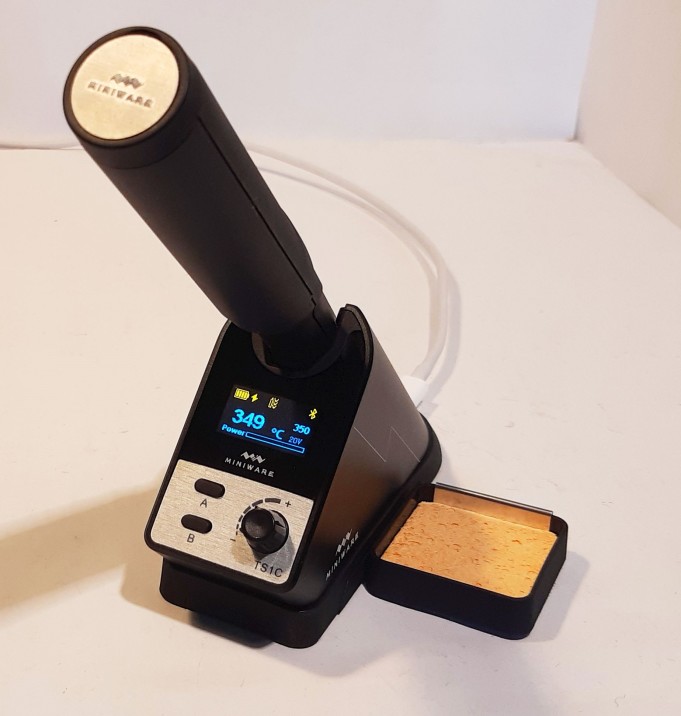

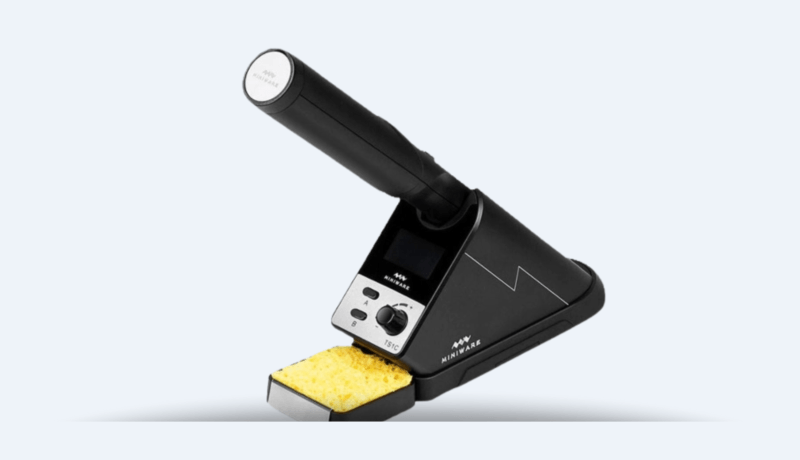

Miniware TS1C close up
Is het een microfoon? Nee, het is draadloze soldeerpen!

Specificatie

Laten we eerst een blik werpen op de technische specificaties van het apparaat:
  • Power Supply: USB Type-C
  • Max. vermogen via USB-C: 20V × 2,25A
  • Draadloze stroombron: 750 F supercondensator
  • Maximaal opwarmingsvermogen: 36W
  • Instelbare temperatuurbereik: 100–400 °C in stappen van 1 °C
  • Temperatuurstabiliteit: ±3%
  • Soldeerpunt: soldeerstiften met 3,5 mm jackplugaansluiting
  • Draadloze verbinding: Bluetooth versie 4.2
  • Gewicht (handvat met punt): 75 g
  • Afmetingen (basisstation): 45 mm × 122 mm × 73 mm
  • Scherm-grootte: tweekleuren OLED 128 × 64 pixels
  • Afmetingen soldeerpen: 23 mm × 133 mm

Naast het feit dat het snoerloos is, is vooral het compacte formaat van het soldeerstation interessant. In tegenstelling tot veel grotere stations past de Miniware-versie gemakkelijk op elke werkbank. Het apparaat wordt geleverd met de volgende accessoires:
  • TS1C soldeerpen
  • TS1C soldeerstation
  • Soldeerpunt (TS-B02)
  • Siliconen USB-C kabel
  • Sponshouder inclusief spons
  • Handleiding

De set wordt geleverd met een standaard conische soldeerpunt. De punten zijn uitwisselbaar met andere Miniware-apparaten en worden aangesloten via een 3,5 mm jackplug. Andere punten zijn verkrijgbaar bij online verkopers.

Inschrijven
Schrijf u in voor tag alert e-mails over Solderen!

De Miniware TS1C is handig en veelzijdig

De belangrijkste eigenschap van de Miniware TS1C is natuurlijk zijn snoerloze ontwerp. Dit biedt absolute vrijheid wat betreft werkmogelijkheden. Vanwege zijn ingebouwde stroombron is de TS1C overal gemakkelijk te gebruiken. Dit apparaat is perfect geschikt voor het bereiken van krappe of anderszins ontoegankelijke plekken in apparaten die gerepareerd moeten worden, wat vooral gunstig is als er nauwkeurig gesoldeerd moet worden. Bovendien voorkomt het ontbreken van een snoer dat het in de knoop raakt, wat de veiligheid op de werkplek aanzienlijk verbetert.

Er zitten geen bedieningselementen op de soldeerpen zelf, behalve een boost-knop die de temperatuur van de soldeerpunt onmiddellijk naar het maximum brengt en zorgt voor een snelle hittestoot, indien nodig. Daarnaast is er bovenop het handvat een groene statusled die visuele informatie geeft over de laadstatus van het apparaat.

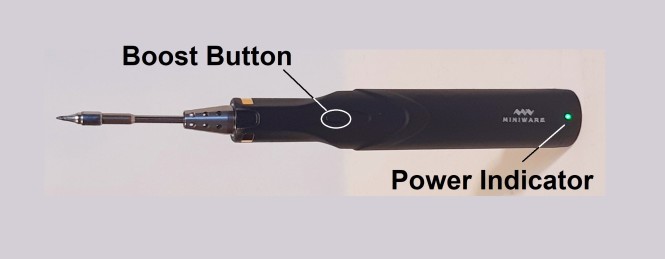

soldering iron
Figuur 2: Soldeerpen met boost-knop en stroomindicator.

De soldeerpen heeft ook een USB-C poort onder zijn afneembare magnetische eindkap. Deze poort is bedoeld voor firmware-upgrades, maar ook voor het direct opladen of van stroom voorzien van het apparaat. Een standaard USB-C oplader levert een maximaal stroomverbruik van 45 W bij 20 V, met overstroombeveiliging.

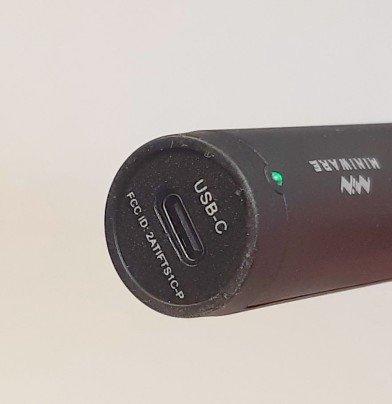

USB-C port
Figuur 3: USB-C poort aan het uiteinde van de soldeerpen.

Het ergonomische ontwerp maakt het werken met de Miniware TS1C gemakkelijk en comfortabel. Met een gewicht van 75 gram ligt de soldeerpen goed in de hand en zorgt hij zelfs bij grotere soldeerprojecten voor moeiteloos werken.

Draadloze communicatie

Aangezien de TS1C snoerloos is, moet de bediening ervan ook draadloos zijn, aangezien alle bedieningselementen op het basisstation zitten. Dit gaat via bluetooth, voor echte bediening op afstand en het instellen van het apparaat. Het bereik is indrukwekkend; binnen een straal van ongeveer tien meter werkt hij zeer betrouwbaar. Maar als de verbinding wegvalt, gaat de soldeerbout uit totdat hij opnieuw wordt aangesloten.

Het station is voorzien van een tweekleuren OLED-scherm (128 × 64 pixels), twee drukknoppen en een draaiknop. Hiermee zijn alle benodigde instellingen eenvoudig op het basisstation uit te voeren. De temperatuur is natuurlijk instelbaar. Het scherm toont de status van de soldeerpen. Daarnaast geeft het informatie zoals het batterijniveau en de temperatuur van de soldeerbout. Menu-instellingen, apparaatinformatie en status zijn ook beschikbaar.

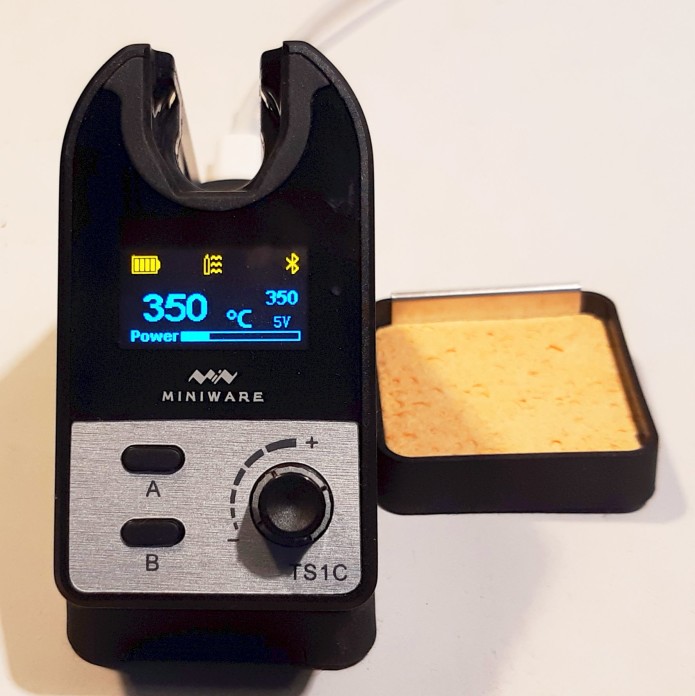

Miniware TS1C base station
Figure 4. Het basisstation van dichtbij.

De onderkant van het station heeft drie bevestigingspunten voor de sponshouder – links, rechts, en achter. Hierdoor kunt u de houder de optimale plaats geven naar uw persoonlijke voorkeur.

Laadcontactpunten

De soldeerpen laadt op via twee contact-pads zodra hij in het station wordt gezet. Dit is een van de weinige zwakke punten van het apparaat; het voorste deel van de soldeerbouthouder is gemaakt van plastic, dat kan smelten bij contact met de hete soldeerpunt. Om dit potentiële probleem te voorkomen, raden we aan om de soldeerbout verticaal in het station te plaatsen en hem vervolgens in zijn uiteindelijke positie in de houder te schuiven.

Een nieuwe zeer efficiënte energieopslagtechniek met een supercondensator ('SuperCap') maakt tot 10.000 laad- en ontlaadcycli mogelijk. Het maximale soldeervermogen van 36 W verwarmt de punt in minder dan 20 seconden tot het maximum van 400 °C en maakt het mogelijk om meer dan 150 typische soldeerverbindingen continu te solderen op één lading. Het duurt ongeveer 10 seconden om van de slaaptemperatuur (bijv. 100 °C) naar 400 °C te gaan, waardoor efficiënt werken mogelijk is.

Inschrijven
Schrijf u in voor tag alert e-mails over Workspace!

Voorverwarmen

Een andere interessante functie is het voorverwarmen in het basisstation. Instelbare temperatuurprofielen verlagen het stroomverbruik van het apparaat. De temperatuur van de punt gaat terug naar 250 °C wanneer het apparaat in stand-by staat. Na enkele minuten (instelbaar) wordt de temperatuur verder verlaagd naar een door de gebruiker ingestelde 'slaaptemperatuur', bijvoorbeeld 100 °C, om de opwarmingsefficiëntie te verbeteren en het stroomverbruik te minimaliseren. Bovendien helpt deze functie om de levensduur van de soldeerpunt te verlengen.

De Miniware TS1C heeft een SuperCap als stroombron

De ingebouwde supercondensator met een hoge energieopslag van 750 F van de TS1C levert de energie voor de pen. Hij wordt opgeladen wanneer de pen in de houder zit (of via de USB-poort van de pen). De TS1C heeft een typische werktijd van ongeveer tien minuten per lading. De keuze voor SuperCap zorgt ook voor een langere levensduur, met tot wel 100.000 oplaadcycli, en snellere laadtijden dan een traditionele lithiumaccu.

Wanneer u de soldeerpen niet gebruikt, plaatst u hem in de standaard, waar hij automatisch wordt opgeladen. Het duurt ongeveer vijf minuten om de soldeerpen volledig op te laden vanuit een volledig lege toestand. In normale werksituaties is het voldoende om de soldeerpen af en toe in het station te plaatsen. In de praktijk kunt u probleemloos werken met de Miniware zonder te hoeven wachten tot de soldeerpen is opgeladen.

Autonomie

Normaal gesproken verschijnt er pas na ongeveer acht minuten van continu solderen een waarschuwing 'Low Power' op het scherm. De totale looptijd is meer dan tien minuten voordat de waarschuwing 'No Power' verschijnt en de soldeerpen stopt met opwarmen. Alleen in dit geval duurt het ongeveer vijf minuten om de SuperCap volledig op te laden. Het is echter onwaarschijnlijk dat u ooit helemaal zonder stroom komt te zitten, omdat u zelden langer dan tien minuten ononderbroken moet solderen.

Houd er wel rekening mee dat bij het solderen van dikke draad of grote koperen massapads de SuperCap sneller leeg raakt. De soldeerpen is indrukwekkend krachtig voor zijn grootte en kan deze taken feilloos aan. Hier komt de powerboost-knop goed van pas, voor snel extra vermogen en warmte wanneer dat nodig is.

USB-C power supply
Figuur 5: Het basisstation van de TS1C krijgt zijn stroom van een USB-C voeding.
Hierdoor blijft het station compact. Voor het testen werd deze voeding gebruikt. Hij levert zonder problemen de benodigde stroom.
U kunt er dus vanuit gaan dat alle USB-C voedingen met dezelfde specificaties gebruikt kunnen worden.

Plussen en minnen van de Miniware TS1C

Pluspunten:
  • Geweldige algemene soldeerervaring
  • Klein station met zeer snelle bediening
  • Voldoende vermogen en laadcapaciteit voor de meeste projecten
  • Solide gebouwd station en soldeerbout

Minpunten:
  • Plastic op het station kan beschadigen als het in contact komt met de hete soldeerbout
  • Relatief hoge prijs

Conclusie

Hoewel de Miniware TS1C geen goedkoop apparaat is, is het met zijn bijzondere eigenschap — snoerloos solderen — de investering zeker waard. Het is echt heerlijk om je geen zorgen te hoeven maken over een kronkelende kabel op de werkbank.

Als je een klein soldeerstation nodig hebt dat gevoed wordt via USB-C, dan is de TS1C een geweldige oplossing. De soldeerpen ligt prettig in de hand en het station past op elke labtafel.
