De USB-koppeling

Een kast voor de Raspberry Pi met toebehoren

Samenvattend, de kit bevat het volgende:
  • de uitbreidingskaart
  • een koellichaam voor de microcontroller op de RPi-kaart
  • een USB-koppeling (met U-bocht)
  • schroeven en afstandsbussen

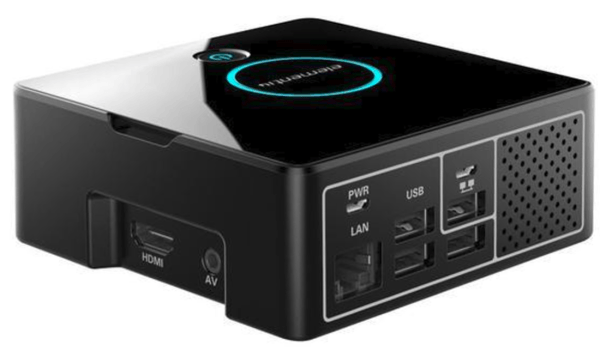

  • de vierkante behuizing (10,8 x 10,8 x 4,5 cm) en het deksel
  • een CR2032-knoopcel

Om hem te kunnen gebruiken is nog het volgende nodig, wat niet wordt meegeleverd:
  • Raspberry Pi 2 of 3 (of waarschijnlijk B+, maar dat hebben we niet getest)
  • Raspbian Jessie with PIXEL op microSD-kaart
  • monitor en HDMI-kabel
  • toetsenbord en muis
  • voeding 5V / 2,5A (RPi 3) of 2A (RPi 2)

Om ten volle van de Pi Desktop te kunnen genieten is het aan te raden om nog twee dingen toe te voegen die niet in de kit zitten:
  • camera
  • mSATA- SSD -geheugen of USB-flashgeheugen

Convert your Raspberry Pi into a Desktop PC - sleave
Documentatie: kort en bondig!

Het opbouwen gaat in tien stappen waar geen bijzondere vaardigheden voor nodig zijn. De behuizing (van goed plastic materiaal) is klaar voor gebruik; er komt geen toverij aan te pas. Maar de met de kit meegeleverde documentatie is wel teleurstellend: het is een half A4’tje (en om het te kunnen lezen is een vergrootglas geen overbodige luxe). U zult dus een beroep moeten doen op online-informatie die, behalve leesbaar, gelukkig ook dag en nacht beschikbaar is. Natuurlijk hebt u, voordat u kunt beginnen, ook de software voor de Pi Desktop nodig. De online beschikbare documentatie van de fabrikant  is compleet (zie de selectie hieronder).

Convert your Raspberry Pi into a Desktop PC - PWR IN
Voedingsconnector

De uitbreidingskaart gaat dus bovenop de RPi, zoals een HAT. Naast de al genoemde GPIO-connector is er een USB-verbinding tussen de RPi en de uitbreidingskaart van de Pi Desktop via een meegeleverde een USB-koppeling.

Er is geen compensatie voor het gebruik van één van de USB-connectors van de RPi door deze verbinding met de uitbreidingskaart; de 2e (micro)USB-connector op de uitbreidingskaart is de voedingsaansluiting.

Dankzij de integratie van WiFi en Bluetooth in de RPi 3, kunt u in principe rechtstreeks de nodige periferie aansluiten (toetsenbord, muis...). Het handboek geeft wel aan dat de USB-koppeling nodig is om te kunnen beginnen.
Natuurlijk mogen ook de HDMI-verbinding naar het scherm en de voeding (van goede kwaliteit, anders is de kans groot dat het niet werkt) niet ontbreken.
De RPi is toch al geen sta-in-de-weg, maar als hij eenmaal in een doosje zit, is hij helemaal onopvallend. En daar bewijst de Pi Desktop-kit goede diensten.

Convert your Raspberry Pi into a Desktop PC - box

Bronnen en documentatie:



Op deze site (blijkbaar gelieerd aan de fabrikant) vindt u een gedetailleerde beschrijving van het in gebruik nemen van de Pi-Desktop en van het ombouwen tot een multimedia-server, een toepassing waar dit apparaat bij uitstek geschikt voor is.
