De Nucleo series van rapid prototyping boards van STMicroelectronics omvat 26 kaarten in drie verschillende afmetingen. Met een ST Link programmer en debugger aan boord en ondersteuning door alle professionele en verschillende gratis softwareontwikkelgereedschappen, kan de gebruiker snel aan de slag. De kaarten zijn gebaseerd op ARM Cortex-processors en dus mbed-compatibel. Ze hebben Arduino-compatibele uitbreidingsconnectors, plus ST Morph break-out-headers. Samen omvatten de boards flashgeheugen-groottes van 16 KB tot maximaal 2 MB, RAM -geheugens van 4 KB tot 320 KB en klokfrequenties van 32 MHz tot 216 MHz. De Nucleo is inderdaad een behoorlijk breed platform.
Specificaties
  • STM32 Cortex-M0+, Cortex-M3, Cortex-M4 of Cortex-M7 microcontroller
  • Aansluitingen compatibel met Arduino Nano (Nucleo-32) of Arduino Uno R3 (Nucleo-64 en (Nucleo-144)
  • ST Morpho­-headers voor volledige toegang tot alle I/O pennen (Nucleo-64 en (Nucleo-144)
  • mbed-enabled (de meeste kaarten)
  • ST-LINK/V2-1 debugger/programmer met SWD connector aan boord
  • Keuzeschakelaar om de kit te gebruiken als een zelfstandige ST-LINK/V2-1
  • Voeding: USB of externe bron (3,3 V, 5 V, 7 -12 V)
  • Drie LED’s (USB-communicatie, voedingsspanning en vrij te gebruiken)
  • Twee drukknoppen: user & reset
  • Ondersteund door IAR, Keil en GCC-gebaseerde IDE’s

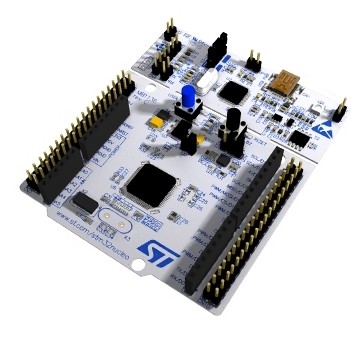

De Nucleo-64, een Arduino-look-alike
