PCB Configurator; het perfecte voortraject

PCB-definitie

Het PCB-definitie gedeelte bevat voornamelijk de niet met Gerber ingestelde opties. De legenda aan de onderkant is standaard uitgeschakeld, maar omdat witte opdruk aan de onderkant gratis is, kunt u die maar beter benutten. Er kan nooit teveel tekst op een print staan (zolang het leesbaar blijft). Deze parameters zijn ook te bereiken vanuit de Buildup-wizard in het Material-gedeelte.

Vink 'Milling' aan als uw board gaten moet hebben die niet te boren zijn (non-drillable cut-outs).

Geavanceerde opties

In het Advanced-gedeelte staan opties die nergens anders bij horen, maar toch belangrijk zijn om te weten voor de fabrikant. Ook hier verschijnt helptekst als we de muisaanwijzer boven een optie houden en er is een knop om meer gedetailleerde informatie in te zien.

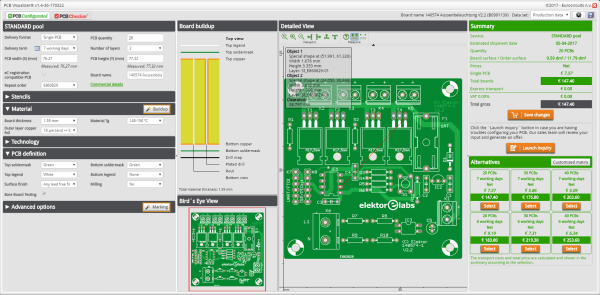

PCB Configurator met gegevens van de gebruiker

Als uw printdata is geüpload en geanalyseerd, kan PCB Visualizer worden geopend vanuit uw boodschappenmandje. PCB Configurator verschijnt nu met een beeld van uw kaart. Nu kunnen alle eerder genoemde functies worden gebruikt plus enkele extra’s die alleen beschikbaar zijn met data.

• In de Buildup-editor kunt u nu de juiste laag toewijzen aan de juiste functie, de freeslagen aangeven en zelfs outline-editor openen, als u de omtrek van de kaart wilt aanpassen.
• De panel-editor bevat nu een echt beeld van uw kaart.
• In de Marking-editor kunt u uw logo in het legendabestand opnemen, productiedatumgegevens en UL-markering of specifieke teksten toevoegen. Wie werkt met een eenvoudig CAD-pakket kan daar veel plezier van hebben, want zulke functies ontbreken vaak in hun eigen software.

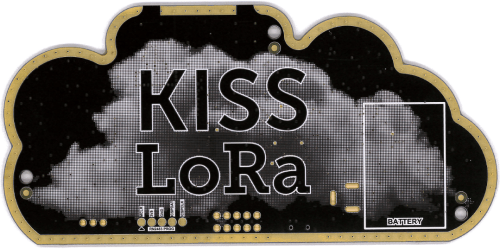

• Ook PCB PIXture verschijnt als optie. Dit is een editor waarmee u een foto kunt toevoegen aan het soldeermasker, zodat u pixtures op de kaart kunt laten aanbrengen.

Conclusie

PCB Configurator bespaart tijd voor zowel de klant als de fabrikant, omdat het veel moeizaam afstemmen over de te maken printen overbodig maakt. Bovendien, en dat is niet onbelangrijk, geeft het de klant inzicht in hoe de kaart-parameters de maakbaarheid en de kosten beïnvloeden. En dat helpt weer om in de toekomst betere kaartontwerpen te maken, doordat de gebruikers leren over bepaalde aspecten en mogelijkheden bij het ontwerpen van printen. Kortom, PCB Configurator is een heel goed gereedschap om uw bestelling te optimaliseren.

Ermee spelen, voordat u een bestelling plaatst, kan tot verrassende inzichten leiden, bijvoorbeeld het feit dat het soms handig is om vijf kaarten te bestellen in plaats van één, omdat er bijna geen prijsverschil is.
